Lenze EVF9333 - Manual (Page 291)

Installation électrique
Appareils de base pour une puissance de 55 kW
Raccordement au réseau, alimentation CC
5
l
291 EDKVF9333V DE/EN/FR 7.1
PE +UG -UG L1 L2 L3
3
0 1 2
L1, L2, L3
+U , -U
PE
G G
M8
15 Nm
132 lb-in
}
+
PE
9300vec126

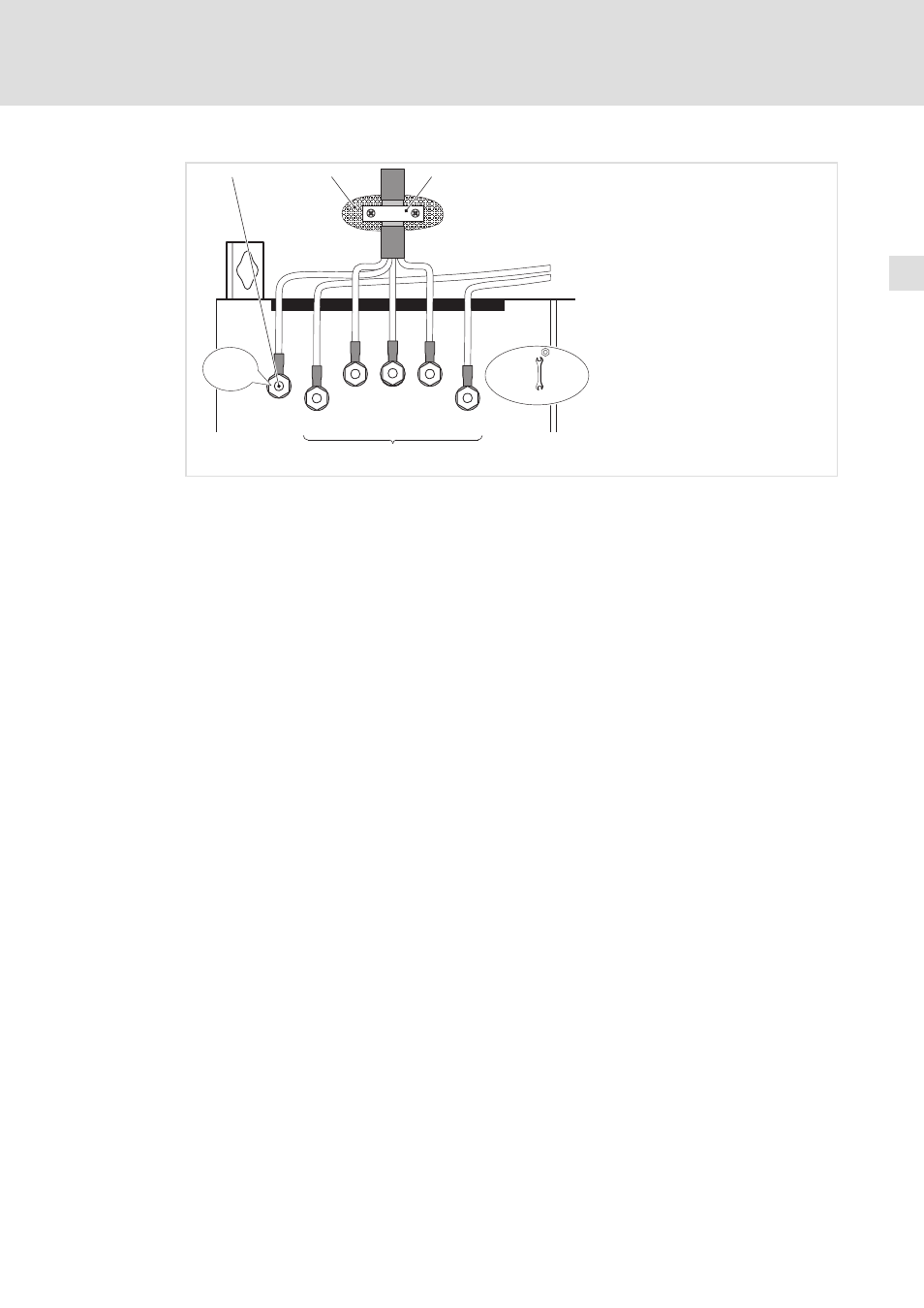

Fig.5−15 Raccordement au réseau, alimentation CC pour les variateurs de vitesse 45 ... 55 kW
0 Boulon fileté PE
Raccorder le câble PE avec cosse à oeillet.
1 Surface conductrice
2 Collier de raccordement de blindage
Poser le blindage sur une surface importante de la plaque de montage de l’armoire électrique
et le fixer à l’aide d’un collier de raccordement de blindage (non fourni avec l’appareil).
Pour améliorer le raccordement du blindage, poser également le blindage sur le boulon fileté
PE.
3 Raccordement au réseau et au bus CC
L1, L2, L3 : raccordement câble réseau avec cosses à oeillet
+U
G
, −U
G
: raccordement de composants du bus CC ou raccordement du variateur dans le
réseau sur bus CC (voir le manuel)
