Installation électrique
Appareils de base pour la plage de puissance de 0,37 ... 11 kW
Raccordement sur réseau : fusibles et sections de câble
l
272
EDKVF9333V DE/EN/FR 7.1
Raccordement au réseau, alimentation CC
L1 L2 L3 +UG -UG
PE
L1, L2, L3
+U , -U
G
G
0.5...0.6 Nm
4.4...5.3 lb-in
2
0
1
9300std033

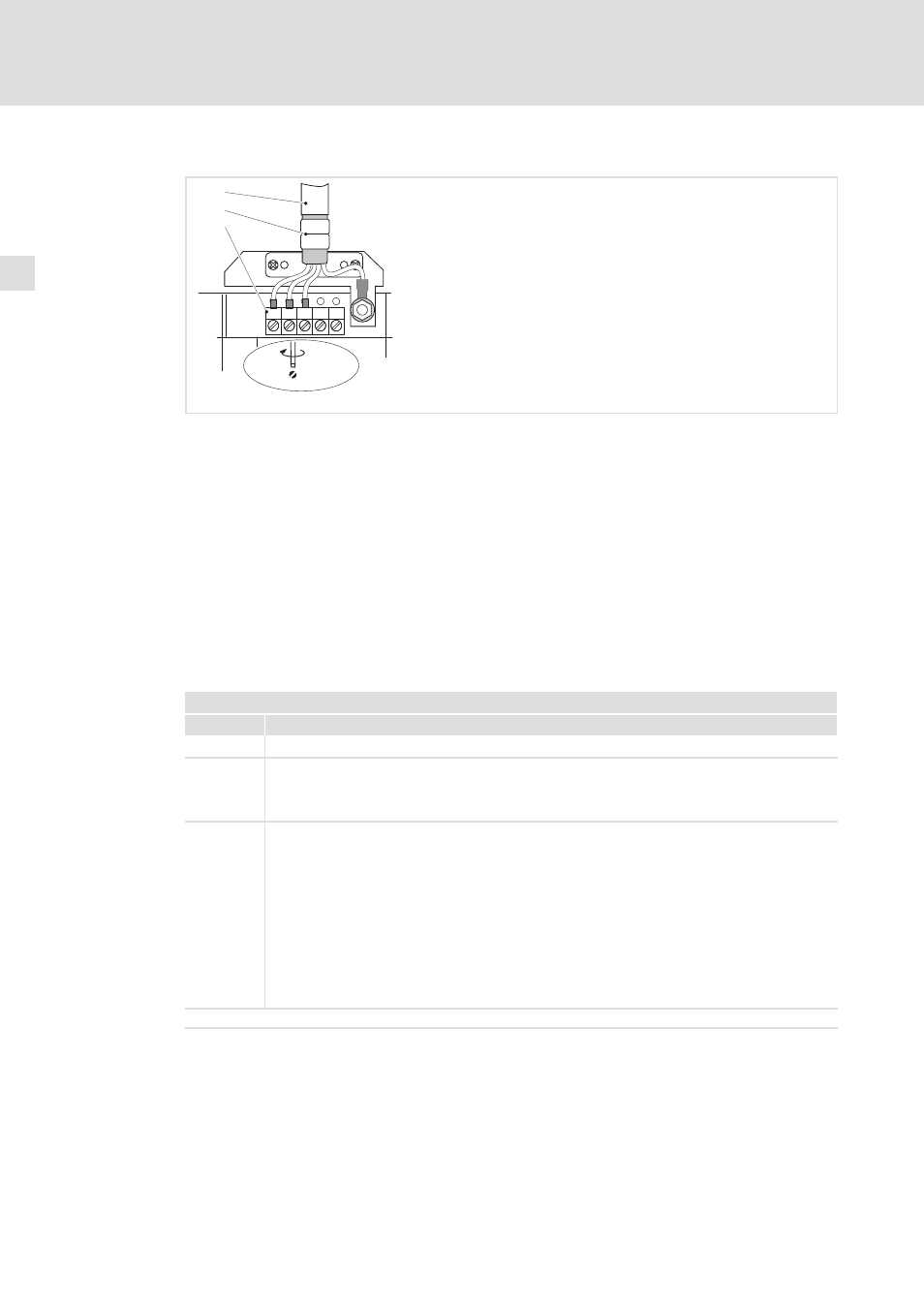

Fig.5−3
Raccordement au réseau, alimentation CC pour les variateurs de vitesse 0,37 ... 11 kW
0 Câble réseau
1 Tôle de blindage
Fixer le blindage du câble réseau à l’aide des colliers de fixation.
2 Raccordement au réseau et au bus CC
L1, L2, L3 : raccordement du câble réseau
+U
G
, −U
G
: raccordement de composants du bus CC ou raccordement du variateur dans le
réseau sur bus CC (voir le manuel)
Sections de câble jusqu’à 4 mm
2
: pour les câbles souples, utiliser des embouts.
Sections de câble > 4 mm
2
: utiliser des cosses à sertir à embout rond.
5.4.3
Raccordement sur réseau : fusibles et sections de câble
Installation selon EN 60204−1
Conditions électriques
Plage
Description
Fusibles
l
Classe de fonctionnement : uniquement gG/gL ou gRL
Câbles
Modes de pose B2 et C : utilisation de câbles en cuivre avec gaine en PVC, température du
conducteur < 70 °C, température ambiante < 40 °C, pas de groupement de câbles ou de fils, trois
fils sous tension. Les indications ne sont que des recommandations. D’autres types de
dimensionnement/pose sont possibles (par exemple, selon VDE 0298−4).
Disjoncteur
différentiel
l
Les variateurs de vitesse sont susceptibles de provoquer un courant continu dans le conducteur
de protection. Si un disjoncteur différentiel (RCD) ou un appareil de surveillance du courant de
défaut (RCD) est utilisé pour la protection en cas de contact direct ou indirect, seul un appareil
RCD/RCM du type suivant est autorisé côté alimentation :
– Type B (sensitif tout courant) en cas de raccordement à un réseau triphasé
– Type A (sensitif courant impulsionnel) ou type B (sensitif tout courant) en cas de
raccordement à un réseau monophasé
Il est également possible d’avoir recours à une autre mesure de protection, comme la
séparation de l’environnement par isolement double ou renforcé ou la séparation du réseau
d’alimentation par un transformateur.
l
Installer le disjoncteur différentiel uniquement entre le réseau d’alimentation et le variateur de
vitesse.
Tenir compte des réglementations nationales et régionales en vigueur !
