Installation mécanique
Appareils de base pour une puissance de 55 kW
Repositionnement du module ventilateur dans le cas d’un montage traversant
4
l
260 EDKVF9333V DE/EN/FR 7.1
4.4.4 Repositionnement du module ventilateur dans le cas d’un montage traversant
Dans le cas d’un montage avec séparation thermique (montage traversant), le module
ventilateur doit être tourné de 180° pour que le variateur puisse être placé dans l’encoche
de montage.
Retrait du module ventilateur
9300vec170

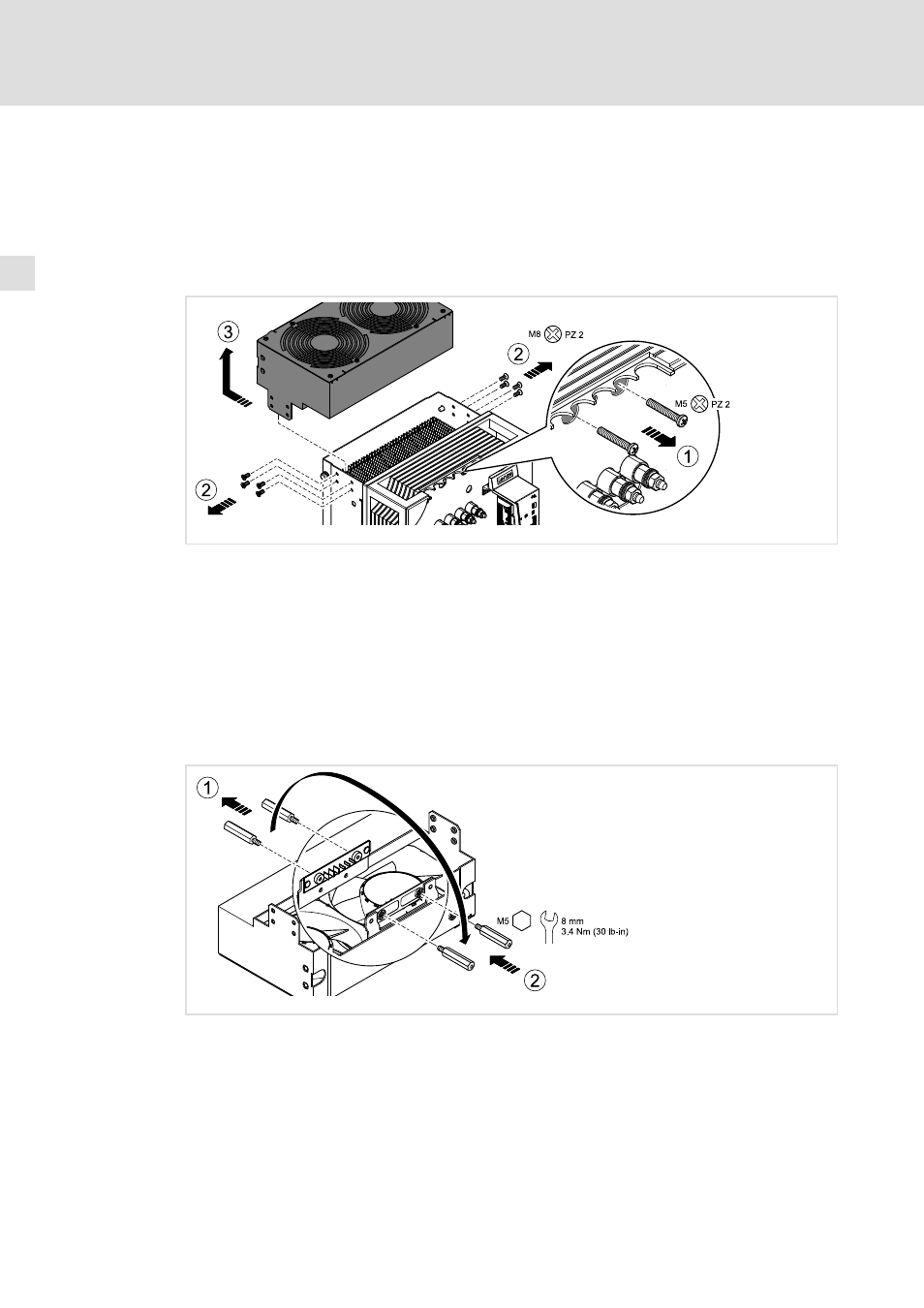

Fig.4−11 Retrait du module ventilateur hors du variateur
1. Retirer les deux vis.
Les vis permettent de relier la tension d’alimentation aux ventilateurs.
2. De chaque côté, retirer les 4 vis de fixation du ventilateur.
3. Dégager le ventilateur et l’extraire avec précaution par le haut.
Veiller à ce que les douilles filetées n’entrent pas en contact avec le bord du carter, pour
éviter de les endommager.
Repositionnement des boulons filetés sur le module ventilateur
9300vec171
Fig.4−12 Repositionnement des boulons filetés pour l’alimentation des ventilateurs
1. Retirer les douilles filetées.
2. Insérer et visser les douilles sur le côté opposé.
