Installation électrique
Appareils de base pour la plage de puissance de 75 ... 90 kW
Raccordement du moteur
5
l
304 EDKVF9333V DE/EN/FR 7.1
PE U V W T1 T2 +UG -UG
PES
PES
PE M
3~
PES PES
KTY
X8/5
X8/8
PES
X8
X9
X10
9300vec121

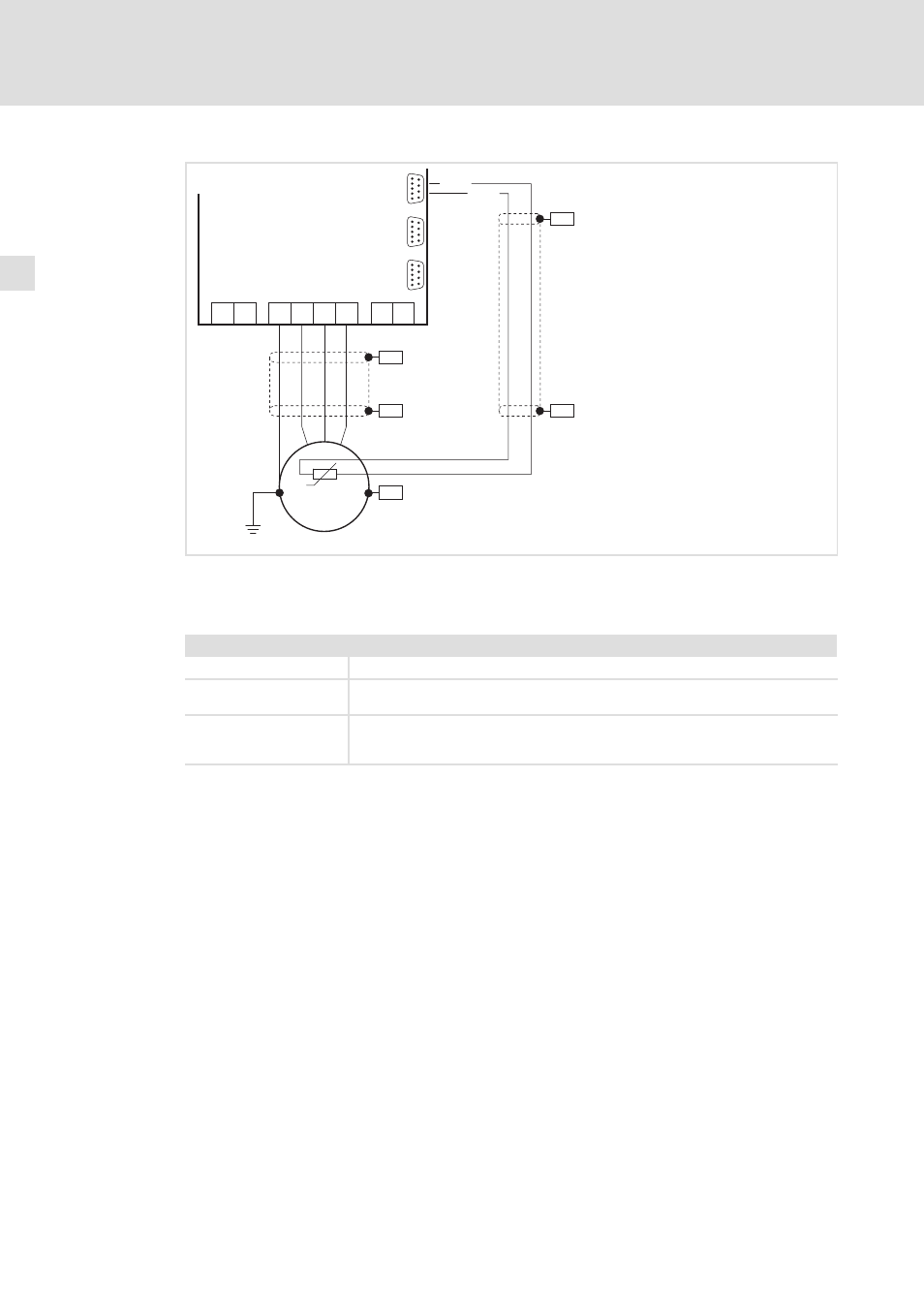

Fig.5−23 Schéma logique : raccordement du moteur avec sonde thermique (KTY) à l’entrée du codeur
incrémental X8
Caractéristiques du raccordement pour la surveillance de la température moteur :
Broches X8/5, X8/8 de l’entrée du codeur incrémental (X8)
Raccordement Sonde thermique linéaire (KTY)
Seuil de déclenchement l Avertissement : réglable
l Défaut (TRIP) : fixe à 150 °C
Remarques l Dans le réglage Lenze, la surveillance n’est pas activée.
l La sonde thermique KTY est surveillée pour prévenir en cas de coupure ou de
court−circuit.
