Cómo conectar el grabador 02
18
Sp

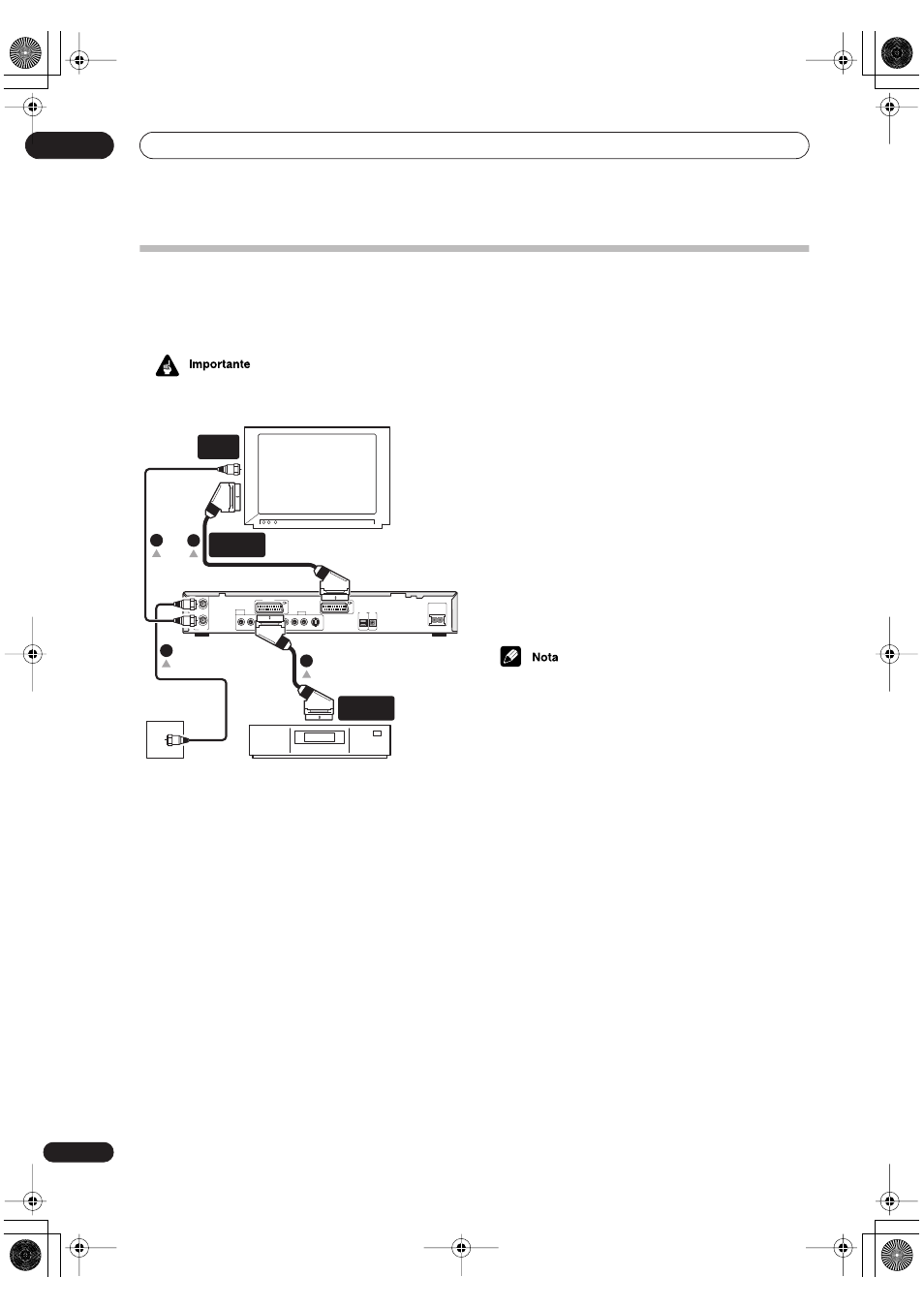

Cómo conetar un descodificador externo (2)
Si sólo tiene un descodificador, conéctelo a este grabador y su TV tal como se indica en esta página.
Si sigue la configuración descrita en esta página podrá:
• Grabar canales codificados que reciba utilizando el sintonizador de TV integrado del grabador.
• No conecte este grabador ‘directamente’ a su VCR, receptor de satélite o cable box. Siempre debe conectar cada
uno de los componentes directamente a su TV o receptor AV.
1 Conecte los cables de antena RF tal como se
indica.
De este modo puede ver y grabar canales de TV.
2 Utilice un cable SCART (no suministrado) para
conectar el conector AV AV1 (RGB)-TV a un conector
AV SCART en su TV.
De este modo puede ver discos.
3 Utilice otro cable SCART para conectar el
conector AV AV2/(INPUT 1/DECODER) (ENTRADA 1/
DESCODIFICADOR) a un conector AV SCART en su
descodificador.
Esto le permite grabar los canales codificados de TV.
• A fin de utilizar esta configuración, deberá aplicar los
siguientes ajustes en el menú Initial Setup
(Configuración inicial):
– Ajuste la configuración
AV2/L1 In en Decoder
(Descodificador) desde el menú Initial Setup
(Configuración inicial) (consulte AV2/L1 In (Entrada
AV2/L1) en la página 84).
– Desde la pantalla Manual CH Setting
(Configuración manual de canal), ajuste la
configuración
Decoder para los canales codificados
en On (Activo) (consulte Manual CH Setting
(Configuración manual de canal) en la página 81).
TV
DIGITAL OUT AC IN
OPTICAL
CONTROL
IN
R L
AUDIO
INPUT 1/ AUTO REC
VIDEO S-VIDEO
R L
AUDIO
OUTPUT
VIDEO S-VIDEO VHF/UHF
IN
OUT
AV 2/INPUT 1 AV 1(RGB)-TV
1
2
3
1
Enchufe de pared de
antena/TV por cable Descodificador
CONECTOR AV
SCART
CONECTOR AV
SCART
ENTRADA
DE ANTENA
