Tomas . . . . . . . . . . . . . . . . . . . . Conector AV 2 (Entrada 1)
tomas RCA (Entradas 2, 3)
Salida de audio . . . . . . . . . . . . . . . . . . . . . . . . .Salida 1, 2 I/D
Durante la salida de audio . . . . . . . . . . . . . . . . . . . . 2V rms
(Impedancia de salida: menos de 1.5 k Ω )
Tomas . . . . . . . . . . . . . . . . . . . . . Conector AV 1 (Salida 1),
tomas RCA (Salida 2)
Entrada de control . . . . . . . . . . . . . . . . . . . . . . . . .mini-toma
Entrada/salida de DV . . . . . . . . . . . . . . . . . . . . . . . . . . 4 pins
(estándar 1394 i.LINK/IEEE)

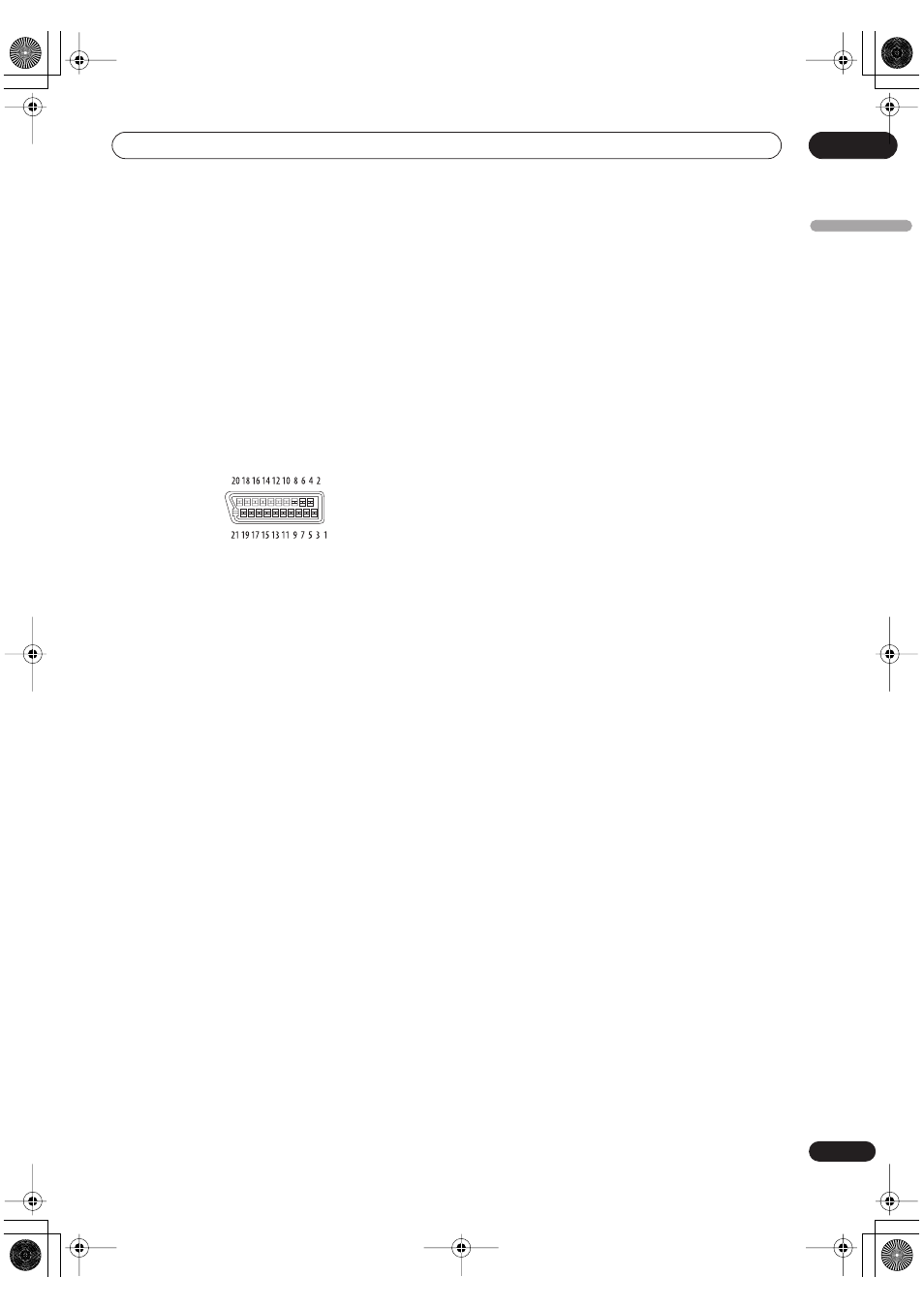

Conectores AV (asignación de conector de 21 pins)
Entrada/salida de conector AV . . . . . . .conector de 21 pins
Este conector proporciona las señales de audio y vídeo para
la conexión con un monitor o TV en color compatible.
Nº de PIN
1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Audio 2/Salida R
11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .salida G*
3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Audio 1/Salida L
15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . salida R* o C*
4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GND
17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GND
7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . salida B*
19 . . . . . . . . . . . . . . . . . . . . . . . . . Salida de vídeo o salida Y*
8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Estado
21 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GND
* CONECTOR AV 1 (RGB)-TV es de salida
Accesorios incluidos
Mando a distancia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Baterías de pila seca AA/R6P . . . . . . . . . . . . . . . . . . . . . . . 2
Cable de audio/vídeo (rojo/blanco/amarillo) . . . . . . . . . . . 1
Cable de antena RF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Cable de alimentación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Este manual de instrucciones . . . . . . . . . . . . . . . . . . . . . . . 1
Tarjeta de garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Nota: Las especificaciones y el diseño de este producto están
sujetos a cambios sin previo aviso, debido a posibles mejoras.
