Cómo conectar el grabador

02

16

Sp

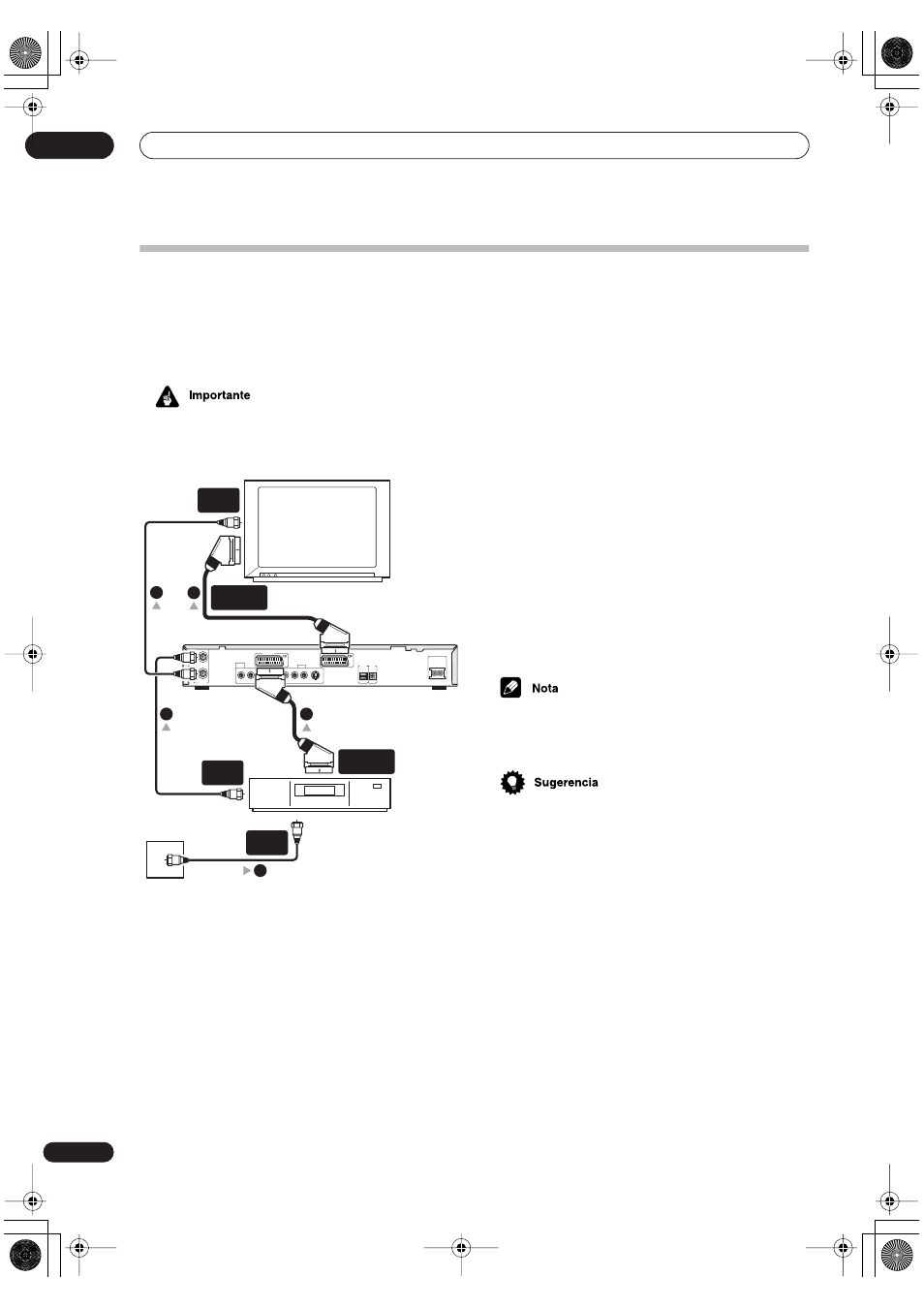

Cómo conectar el grabador a una cable box o un receptor por satélite

Si dispone de un receptor por satélite o cable con un descodificador integrado, conéctelo a este grabador y a su TV tal
como se indica en esta página. Si utiliza un descodificador separado para su TV por satélite/cable, proceda con la
configuración según instrucciones de la página siguiente.

Si sigue la configuración de esta página, podrá:

• Grabar cualquier canal seleccionándolo en el sintonizador de satélite/cable box.

• No conecte este grabador ‘directamente’ a su VCR, receptor de satélite o cable box. Siempre ha de conectar cada

uno de los componentes directamente a su receptor AV o TV.

1

Conecte los cables de antena RF tal como se

indica.

De este modo podrá ver y grabar canales de TV.

2

Utilice un cable SCART (no suministrado) para

conectar el conector AV AV2(RGB)-TV a un conector
AV SCART en su TV.

De este modo podrá ver discos.

3

Utilice otro cable SCART para conectar el

conector AV AV2/ (INPUT 1/DECODER) (ENTRADA 1/
DESCODIFICADOR) a un conector AV SCART en su
cable box/satélite.

De este modo puede grabar canales codificados de TV.

• El diagrama indica las conexiones de vídeo SCART,

pero como alternativa puede utilizar cualquiera de
las demás conexiones de audio/vídeo.

• Este grabador dispone de una función ‘directa’ que le

permite grabar un programa de TV desde el
sintonizador de TV integrado en este grabador
mientras ve un vídeo reproducido desde su VCR.
(Para utilizar esta característica cuando el grabador
está en modo de espera, es preciso ajustar

Power

Save (Ahorro de energía)

en

Off (Desactivado)

;

consulte

Power Save (Ahorro energético)

en la

página 79).

TV

DIGITAL

OUT

AC IN

OPTICAL

CONTROL

IN

R

L

AUDIO

INPUT 1/

AUTO REC

VIDEO

S-VIDEO

R

L

AUDIO

OUTPUT

VIDEO

S-VIDEO

VHF/UHF

IN

OUT

AV 2/INPUT 1

AV 1(RGB)-TV

1

1

2

3

1

Enchufe de pared de
antena/TV por cable

Cable box/Satélite

CONECTOR AV

SCART

CONECTOR AV

SCART

ENTRADA

DE ANTENA

SALIDA

DE ANTENA

ENTRADA

DE ANTENA
