Package dimensions, Thermal characteristics and specifications, 32l qfn (5 x 5 mm body) package drawing – Cirrus Logic CS8422 User Manual
Page 80

80
DS692F2
CS8422
14.PACKAGE DIMENSIONS
Notes:
1.
Dimensioning and tolerance per ASME Y 14.5M-1995.
2.
Dimensioning lead width applies to the plated terminal and is measured between 0.20 mm and 0.25 mm
from the terminal tip
15.THERMAL CHARACTERISTICS AND SPECIFICATIONS
Notes:
1.
JA
is specified according to JEDEC specifications for multi-layer PCBs.
INCHES
MILLIMETERS
NOTE
DIM
MIN
NOM
MAX
MIN
NOM
MAX
A
--
--
0.0394
--
--
1.00
A1
0.0000
--
0.0020
0.00
--
0.05
b
0.0079
0.0098
0.0118
0.20
0.25
0.30
D
0.1969 BSC
5.00 BSC
D2
0.1437
0.1457
0.1476
3.65
3.70
3.75
E
0.1969 BSC
5.00 BSC
E2
0.1437
0.1457
0.1476
3.65
3.70
3.75
e
0.0197 BSC
0.50 BSC
L
0.0118
0.0157
0.0197
0.30
0.40
0.50
JEDEC #: MO-220
Controlling Dimension is Millimeters.
Parameters
Symbol
Min
Typ
Max
Units
Package Thermal Resistance
JA
-
38
-
°C/Watt
Allowable Junction Temperature
-
-
125
C
Side View
A1
Bottom View
Top View
A
Pin #1 Corner
D
E
D2
L
b
e
Pin #1 Corner
E2

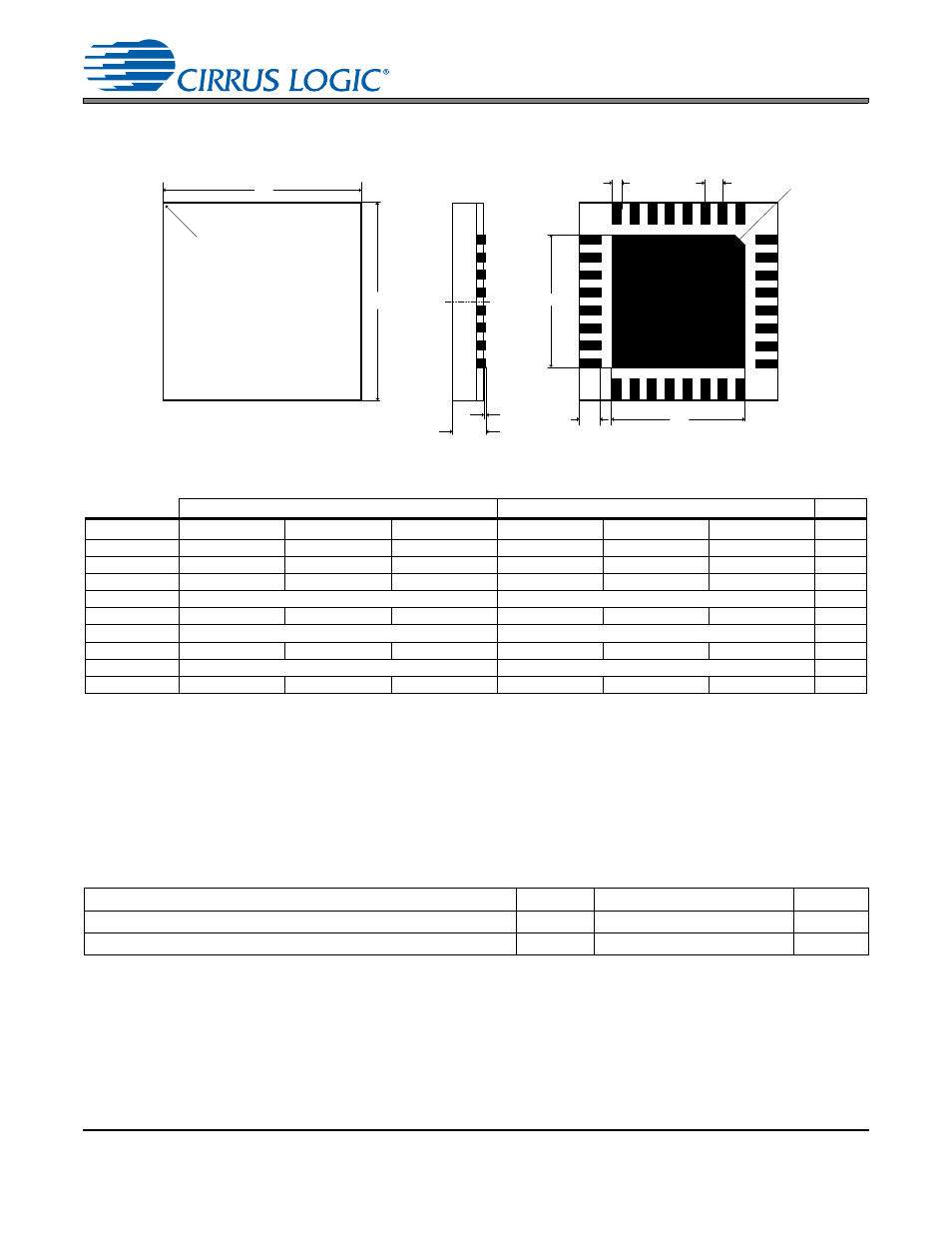

32L QFN (5 X 5 mm BODY) PACKAGE DRAWING
