87 FESTO ELGL-fr 0904NH

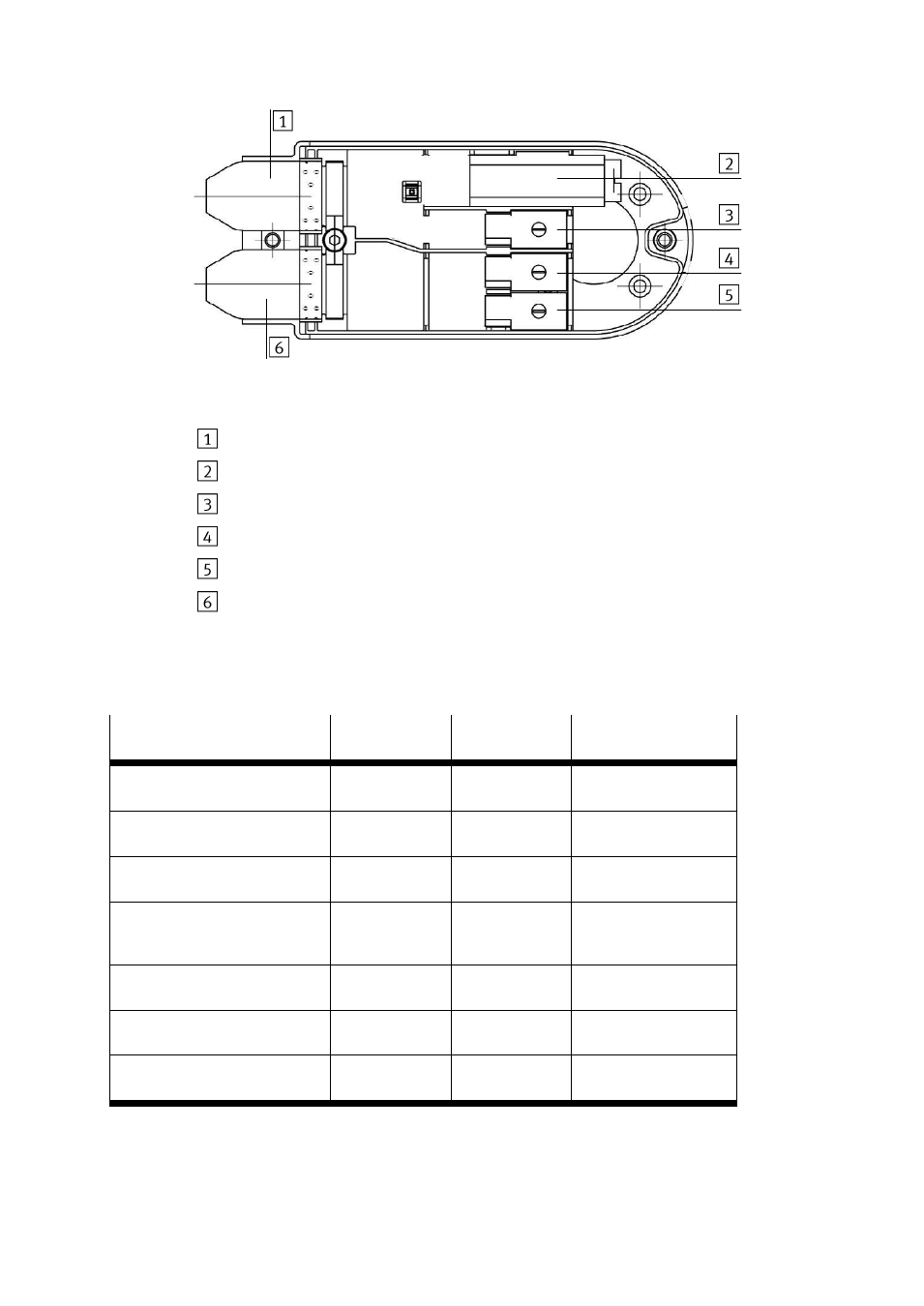

Cable del motor NEBM-T1G7-E-…-N-LE7
Conexión del cable del motor (bloque negro)
Conexión del cable del motor (bloque azul)
Conexión del cable de sensor (bloque rojo)
Conexión del cable de sensor (bloque amarillo)
Cable del encoder NEBM-T1G8-E-…-N-S1G15
Ocupación de conexiones del cable de sensor de la interface BISS (bloque
rojo)
Denominación
Color de los
hilos Conectores enchufables
Salida de datos +
(BISS/RS485) SLO+ Verde Pin rojo 1
Salida de datos -
(BISS/RS485) SLO- Amarillo Pin rojo 2
Sistema de medición del recor-
rido GND GND Negro Pin rojo 3
Sistema de medición del recor-
rido VCC
(+5 V DC ± 10%) VCC Marrón Pin rojo 4
Entrada de pulsos -
(BISS/RS485) MA- Rojo Pin rojo 5
Entrada de pulsos +
(BISS/RS485) MA+ Naranja Pin rojo 6
Apantallamiento Apantallamiento Apantallamiento Contacto de apantalla-
miento
Fig. 44
