113 FESTO ELGL-fr 0904NH

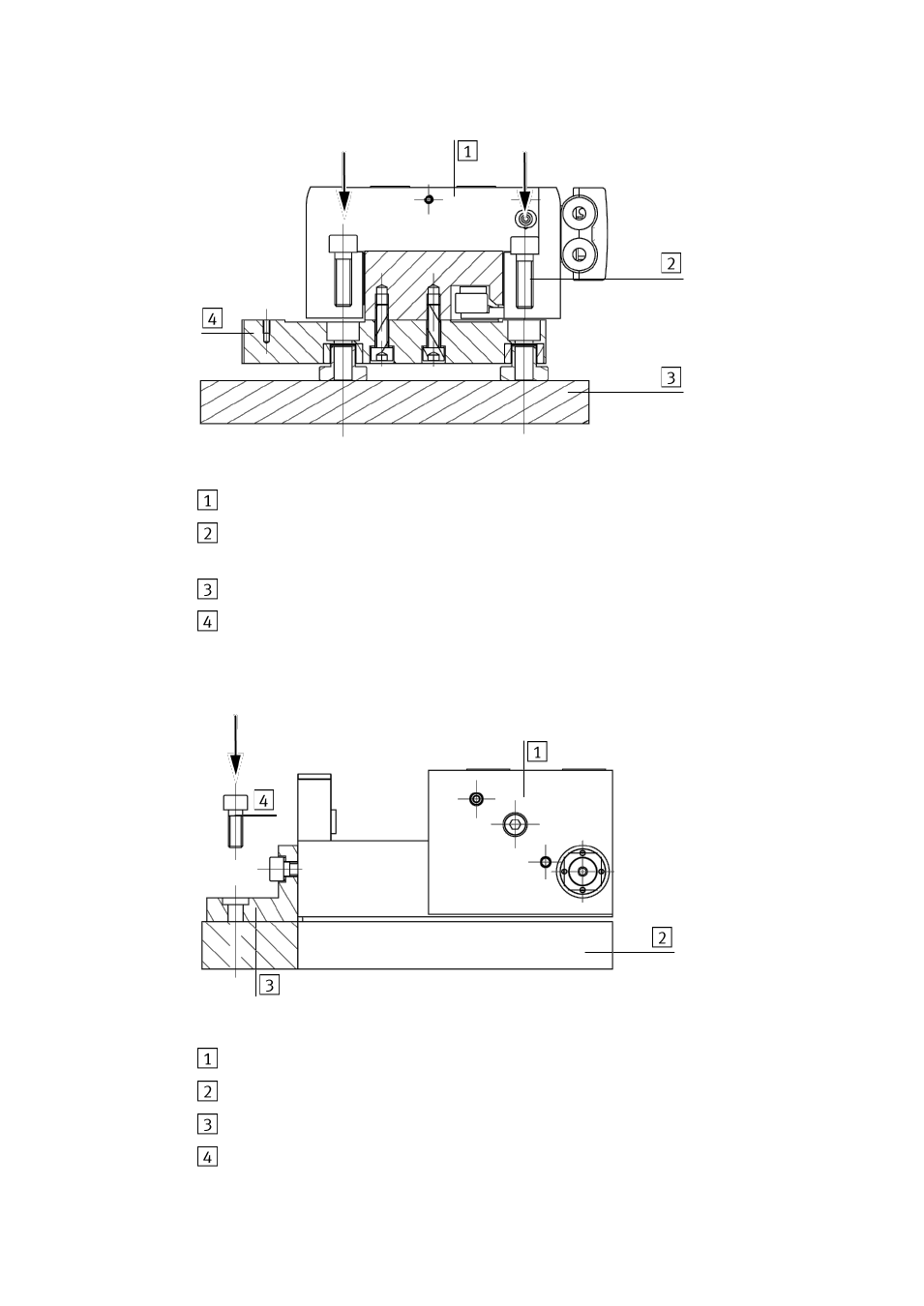

Fixation par pattes réglable
Figure 53
Axe linéaire
Vis à tête cylindrique M8 (non comprise dans la livraison; couple de
serrage max. M8=24 Nm)
Semelle
Fixation par pattes ajustable EAHF-L1-…-PJ
Fixation d'angle par pattes
Figure 54
Axe linéaire
Semelle
Fixation par pattes EAHF-L1-…
Vis à tête cylindrique M6 (non comprise dans la livraison; couple
de serrage max. M6=9 Nm)
