205 FESTO ELGL-sv 0904NH

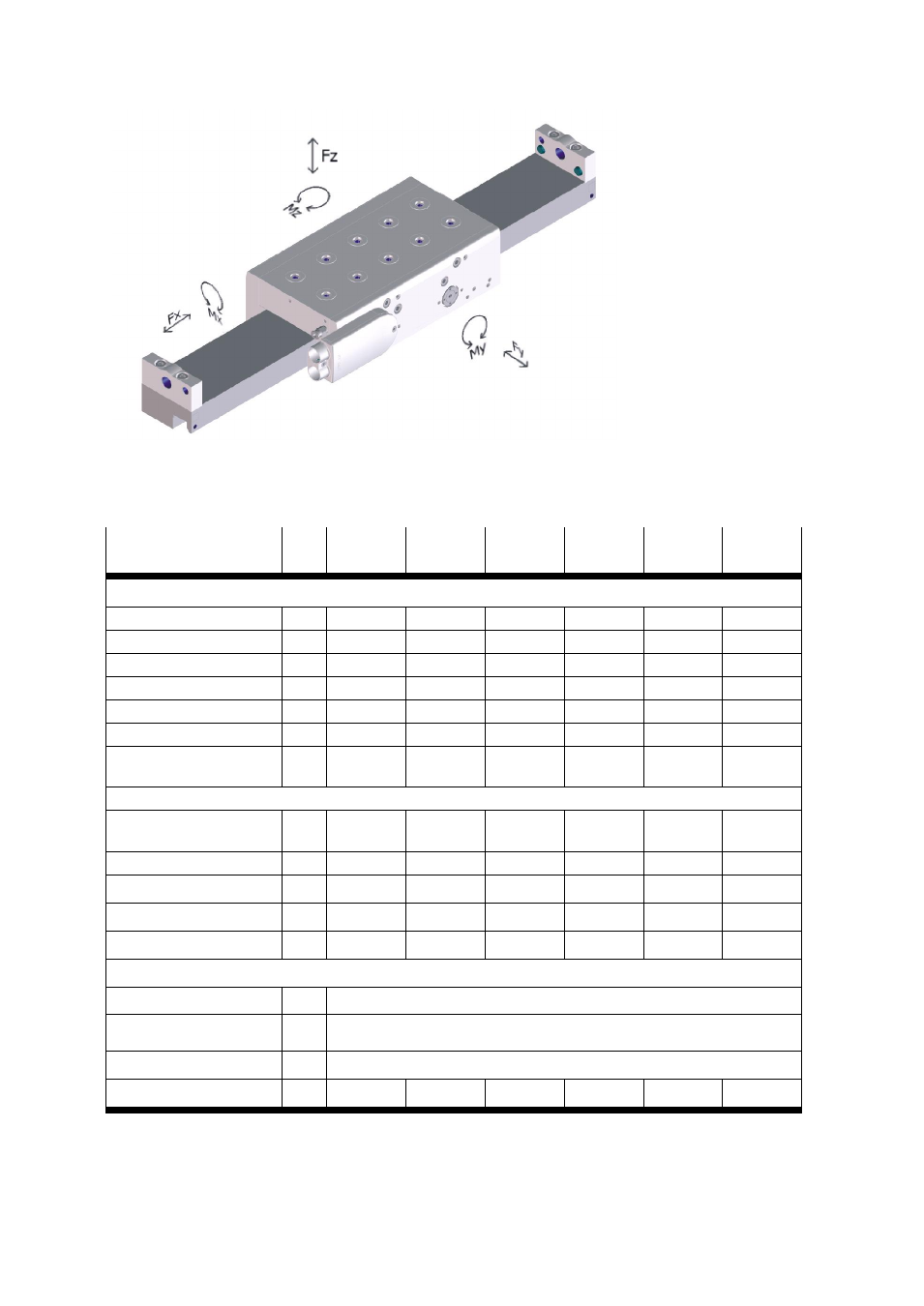

Bild 96
ELGL-
30-…-S ELGL-
64-…-S ELGL-
64-…-M ELGL-
120-…-S ELGL-
120-…-M ELGL-
120-…-L
Mekaniska egenskaper vid statisk belastning
Last F
B z
B
N 160 700 1.000 1.300 1.700 2.500
Matningskraft F
B z
B
N 35 140 220 260 300 400
F
y
N 600 600 600 600 600 600
M
x
Nm 1,2 8 10 14 21 28
M
y
Nm 7 20 28 45 60 80
M
z
Nm 20 20 30 20 30 50
Friktionsmotstånd
vid arbetslufttryck N 5 12 15 17 25 34
Förflyttningsegenskaper
Kontinuerlig mat-
ningskraft F
B x
B
N 44 110 160 217 282 330
Toppmatningskraft N 44 119 164 240 310 450
Max. hastighet m/s 4 4 4 3,4 3,2 2
Max. acceleration m/s
P
2
P
15,4 29,4 29,1 47,6 40,4 50,2
Repeternoggrannhet µm ±10 ±10 ±10 ±10 ±10 ±10
Typgodkännanden
RoHS Uppfyller kraven i rådets direktiv 2002/95/EG
CE
Överensstämmer med EU:s lågspänningsdirektiv
Överensstämmer med EU:s EMC-direktiv
C-TICK Överensstämmer
