10 FESTO ELGL-de 0904NH

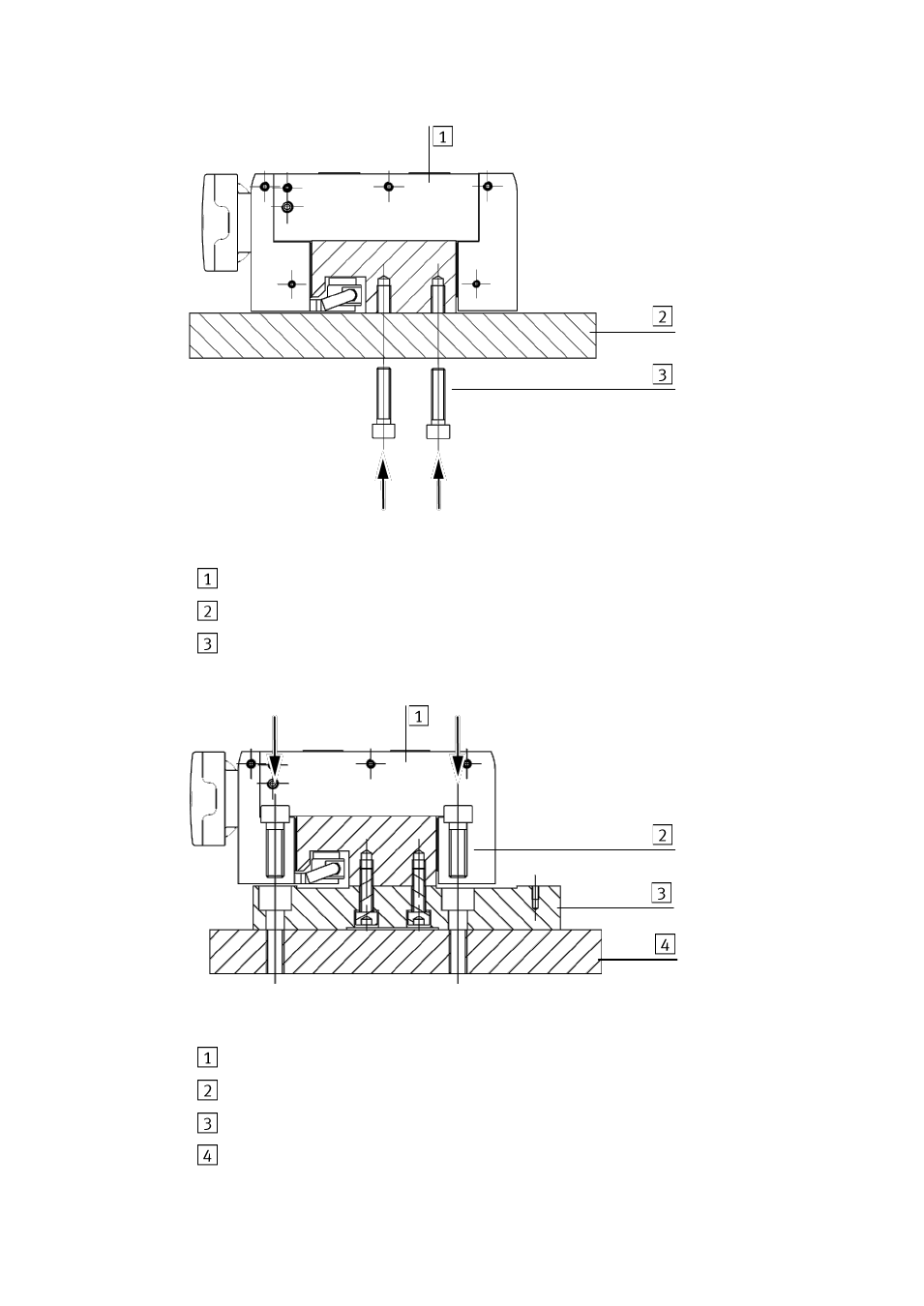

Direktbefestigung
Bild 3
Linearachse
Grundfläche
Zylinderschraube M6 (M4), max. Einschraubtiefe 12 mm (nicht Lieferum-
fang; max. Anzugsmoment M6=9Nm , M4=2,9Nm )
Fußbefestigung
Bild 4
Linearachse
Zylinderschraube M8 (nicht Lieferumfang; max. Anzugsmoment M8=24Nm)
Fußbefestigung EAHF-L1-…-P
Grundfläche
