189 FESTO ELGL-sv 0904NH

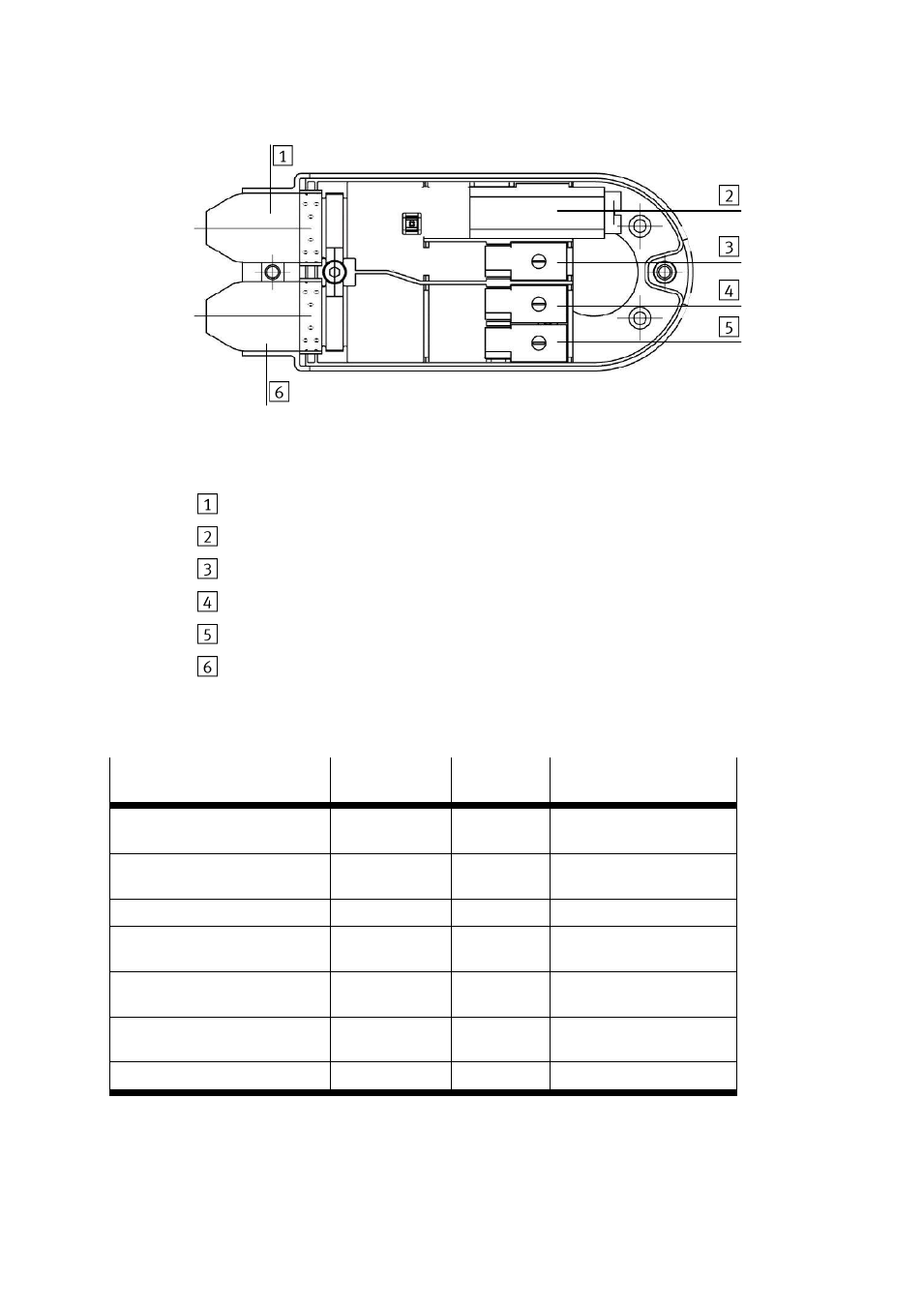

Motorkabel NEBM-T1G7-E-…-N-LE7
Anslutning för motorkabel (block, svart)
Anslutning för motorkabel (block, blått)
Anslutning för givarkabel (block, rött)
Anslutning för givarkabel (block, gult)
Pulsgivarkabel NEBM-T1G8-E-…-N-S1G15
Anslutningsbeskrivning för givarkabel, BISS-gränssnitt (block, rött)
Benämning
Ledarfärg Insticksanslutning
Datautgång +
(BISS/RS485) SLO+ Grön Rött stift 1
Datautgång -
(BISS/RS485) SLO- Gul Rött stift 2
Mätsystem GND GND Svart Rött stift 3
Mätsystem VCC
(+5VDC±10%) VCC Brun Rött stift 4
Taktingång -
(BISS/RS485) MA- Röd Rött stift 5
Taktingång +
(BISS/RS485) MA+ Orange Rött stift 6
Skärm Skärm Skärm Skärmkontakt
Bild 92
