6.2 Fijación de objetos en el carro
Los objetos se fijan en el carro directamente sobre la parte superior o sobre
una placa adaptadora. El carro no debe deformarse por tensiones ni doblarse.
Por lo general, en el carro se fijan objetos simétricamente con cuatro tornillos.
Una opción más idónea para fijar objetos sin deformar por tensiones es el a-
poyo de tres puntos, si la construcción así lo permite y es adecuado.
Los carros disponen de terminales de atornillado para facilitar la manipulación.
Éstos se rectifican juntos y garantizan, por tanto, un apoyo plano y en forma de
puntos.
Indicación
Las roscas de fijación del carro tienen una profundidad máxima de roscado
de 9 mm. Respete siempre esta profundidad máxima de roscado. Si se excede
la profundidad máxima de roscado, el carro se dañará y no funcionará.
Observe las fuerzas y los pares indicados en la hoja de datos para garantizar
el funcionamiento correcto y que no haya desgastes.

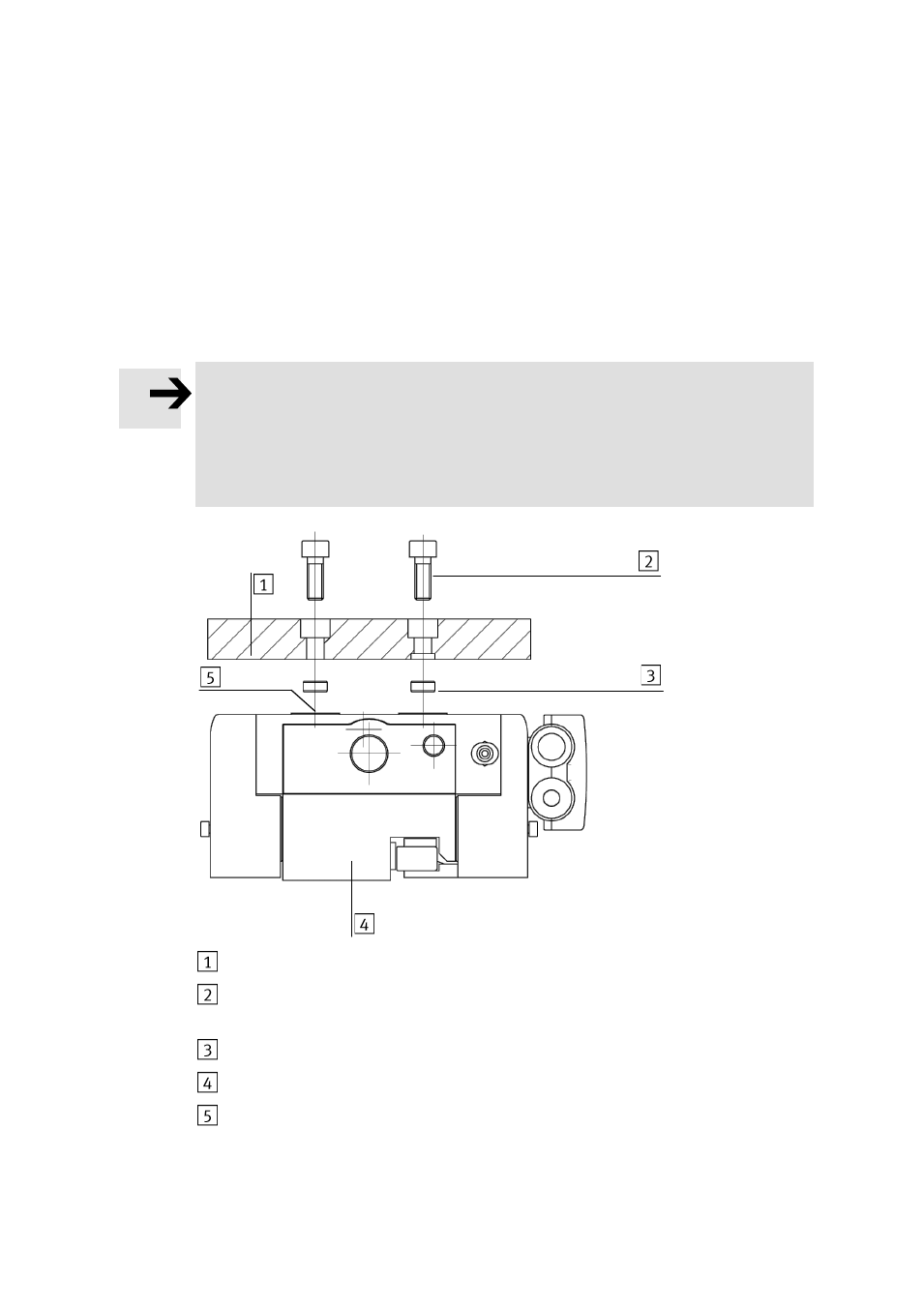

Fig. 39
Elemento para el montaje
Tornillo cilíndrico M6, máx. profundidad de atornillado 9 mm (no incluido
en el suministro; máx. par de apriete M6 = 9 Nm)
Casquillo para centrar ZBH-9 (150927)
Eje lineal
Rosca de fijación M6 x 9 (máx. par de apriete M6 = 9 Nm)
