FESTO ELGL-de 0904NH

6.5 Montage der End-/Referenzschalter

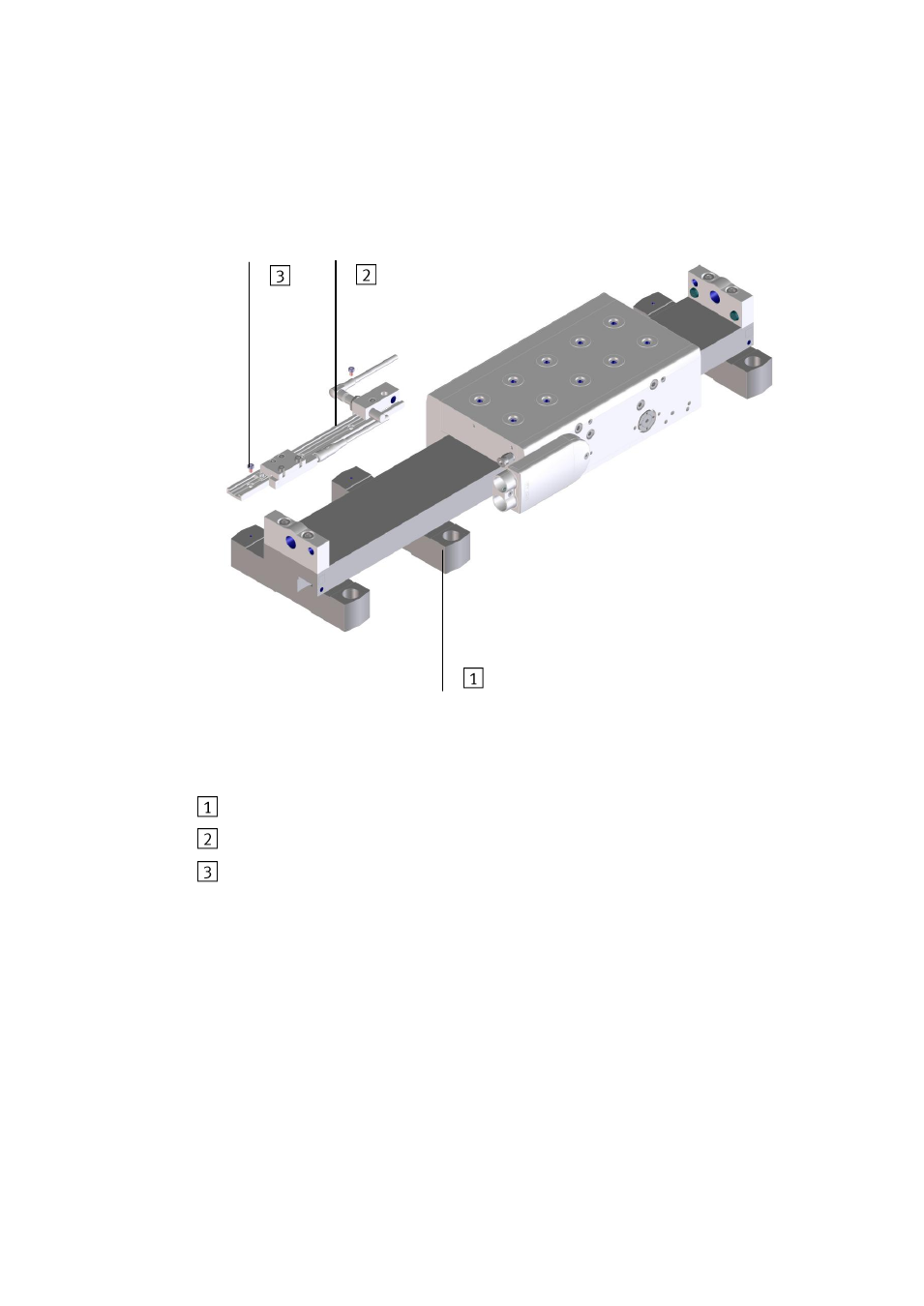

Bild 11

Fußbefestigung EAHF-…

Sensorhalter EAPR-…

Befestigungsschrauben

(max. Anzugsmomente M3= 1,2Nm)

Für die Montage von End- und Referenzschaltern steht ein Sensorhalter Bau-
satz vom Typ EAPR zur Verfügung. Mit dem beigefügten Montagematerial lässt
sich der Sensorhalter auf die verschiedenen Fußbefestigungen der ELGL Ant-
riebe montieren.

Der Sensorhalter ist zur Verwendung von induktiven Festo-Näherungsschaltern
(siehe Zubehör) ausgelegt und gewährleistet durch die verschiebbaren
Klemmelemente eine einfache Justagemöglichkeit der Sensorelemente.
