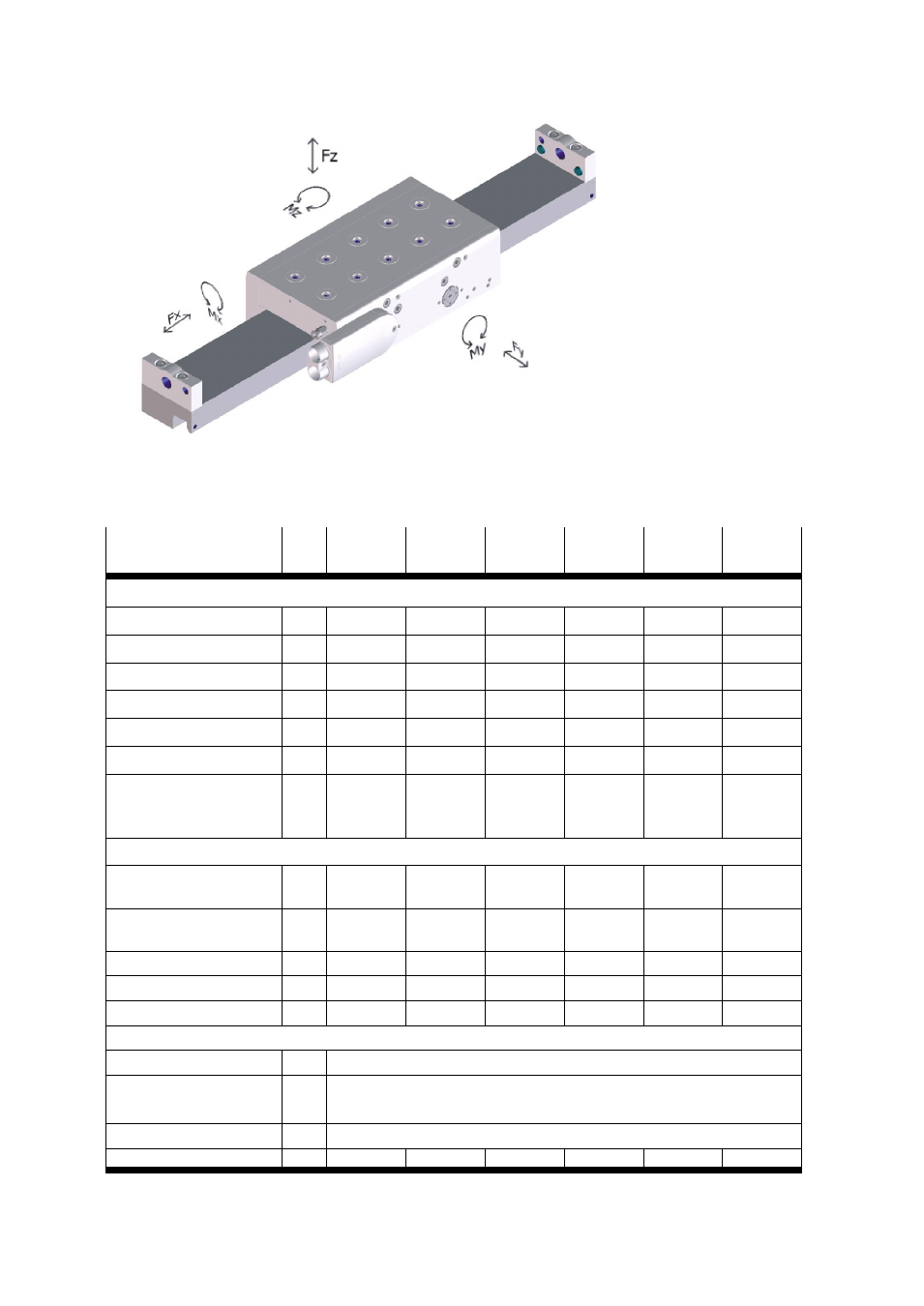

Figura 80
ELGL-
30-…-S ELGL-
64-…-S ELGL-
64-…-M ELGL-
120-…-S ELGL-
120-…-M ELGL-
120-…-L
Caratteristiche meccaniche a sollecitazione statica
Carico massimo F
B z B
N 160 700 1.000 1.300 1.700 2.500
Forza di trazione F
B z B
N 35 140 220 260 300 400
F
y
N 600 600 600 600 600 600
M
x
Nm 1,2 8 10 14 21 28
M
y
Nm 7 20 28 45 60 80
M
z
Nm 20 20 30 20 30 50
Resistenza allo sposta-
mento con pressione aria
di lavoro N 5 12 15 17 25 34
Caratteristiche di movimento
Forza di avanzamento
continuo F
B x B
N 44 110 160 217 282 330
Forza massima di avan-
zamento N 44 119 164 240 310 450
Velocità max. m/s 4 4 4 3,4 3,2 2
Accelerazione max. m/s
P
2
P
15,4 29,4 29,1 47,6 40,4 50,2
Ripetibilità µm ±10 ±10 ±10 ±10 ±10 ±10
Omologazioni
RoHS conforme a direttiva 2002/95/CE dell'Unione Europea
CE conforme a direttiva UE sulla bassa tensione
conforme a direttiva UE sulla CEM
C-TICK conforme
