71 FESTO ELGL-fr 0904NH

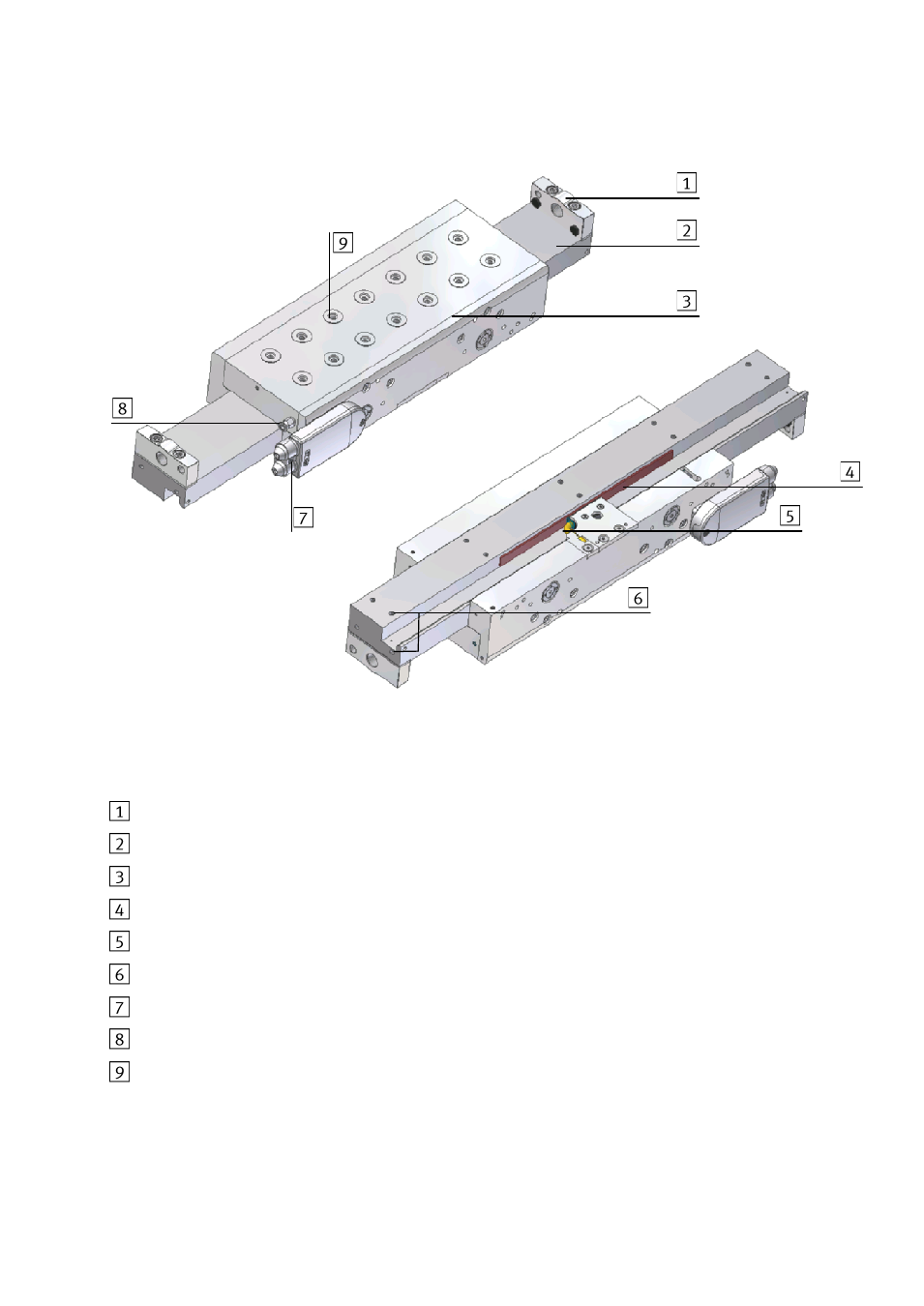

2 Elementos de mando y conexiones
Fig. 33
Limitador final con tope de goma
Estator
Carro
Cinta codificada magnéticamente
Sensor (sistema de medición de recorrido)
Rosca de fijación del eje lineal en el estator (M6 x 12)
Conexión eléctrica
Conexión de aire
Rosca de fijación de la carga útil (M6 x 9), rebaje para centrado (Dm9H7 x 2,1)
