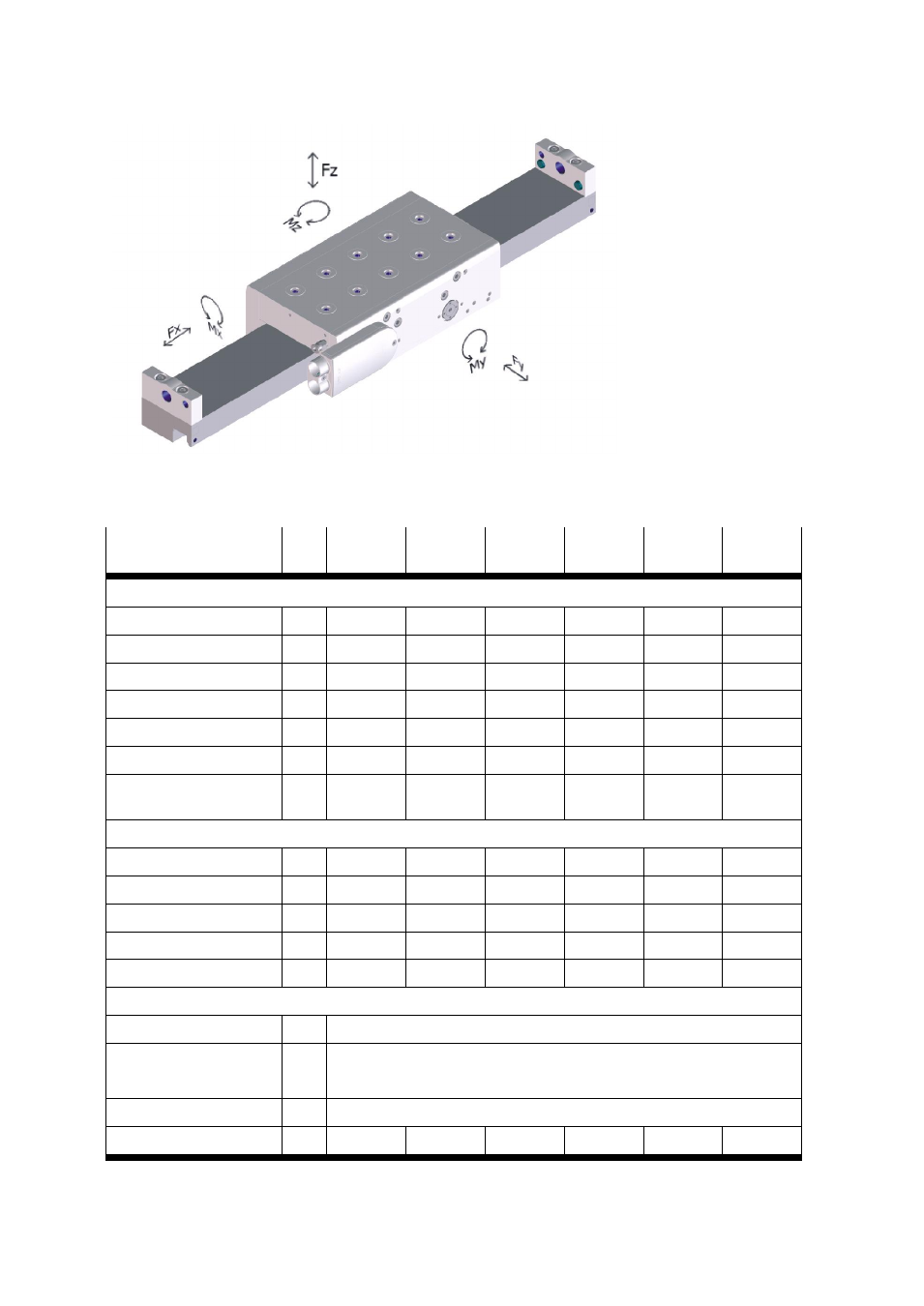

Bild 16
ELGL-
30-…-S ELGL-
64-…-S ELGL-
64-…-M ELGL-
120-…-S ELGL-
120-…-M ELGL-
120-…-L
Mechanische Eigenschaften bei statischer Belastung
Traglast F
B z B
N 160 700 1.000 1.300 1.700 2.500
Zugkraft F
B z B
N 35 140 220 260 300 400
F
y
N 600 600 600 600 600 600
M
x
Nm 1,2 8 10 14 21 28
M
y
Nm 7 20 28 45 60 80
M
z
Nm 20 20 30 20 30 50
Verschiebewiderstand
bei Arbeitsluftdruck N 5 12 15 17 25 34
Verfahreigenschaften
Dauervorschubkraft F
B x
B
N 44 110 160 217 282 330
Spitzenvorschubkraft N 44 119 164 240 310 450
max. Geschwindigkeit m/s 4 4 4 3,4 3,2 2
max. Beschleunigung m/s
P
2
P
15,4 29,4 29,1 47,6 40,4 50,2
Wiederholgenauigkeit µm ±10 ±10 ±10 ±10 ±10 ±10
Zulassungen
RoHS Konform nach Richtlinie 2002/95/EG der Europäischen Union
CE Konform nach EU-Niederspannungsrichtlinie
Konform nach EU-EMV-Richtlinie
C-TICK Konform
