13 FESTO ELGL-de 0904NH
6.3 Einbau der Nutzlast

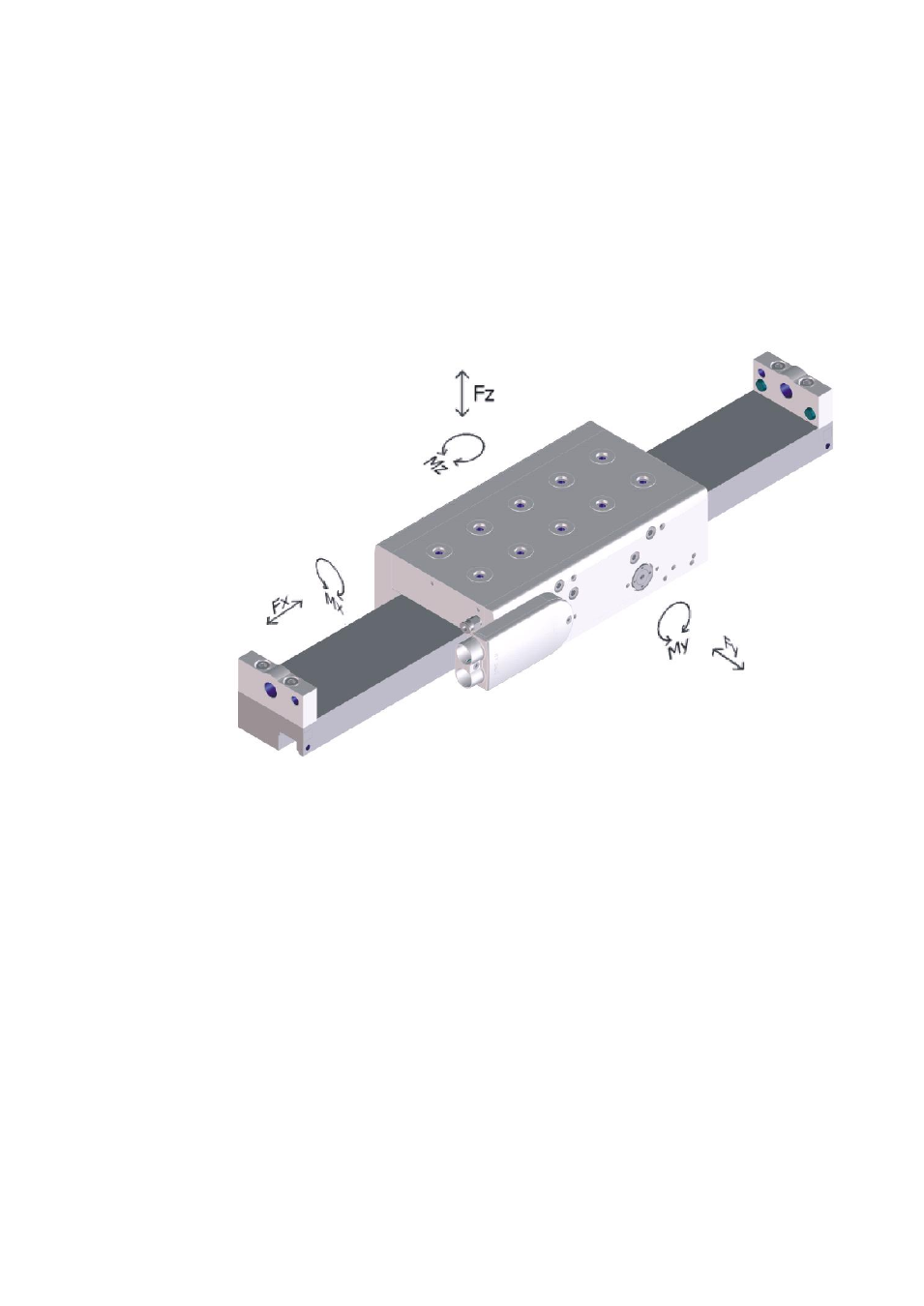

Berücksichtigen Sie die zulässigen Kräfte und Momente (siehe Kapitel Techni-
sche Daten). Die in der Grafik dargestellten Kräfte und Momente resultieren
aus Ihrer Anwendung. Diese sind abhängig von folgenden Kräften:
•
Gewichtskräfte (Nutzlast/Eigenmasse)
•
Trägheitskräfte (Nutzlast/Eigenmasse)
•
Vorschubkraft
•
Gegenkräfte
Bild 8
Die Kräfte und Momente auf die Luftlagerung ergeben sich je nach Dynamik
(Bremsen/Beschleunigung).
Beachten Sie zur Vermeidung von Schwingungen folgendes:
•
Platzieren Sie den Masseschwerpunkt der Nutzlast möglichst zentrisch zum
Stator.
•
Platzieren Sie die Nutzlast so, dass das Kippmoment aus Kraft und Hebe-
larm klein bleibt.
•
Befestigen Sie die Nutzlast direkt auf dem Schlitten.
