121 FESTO ELGL-fr 0904NH

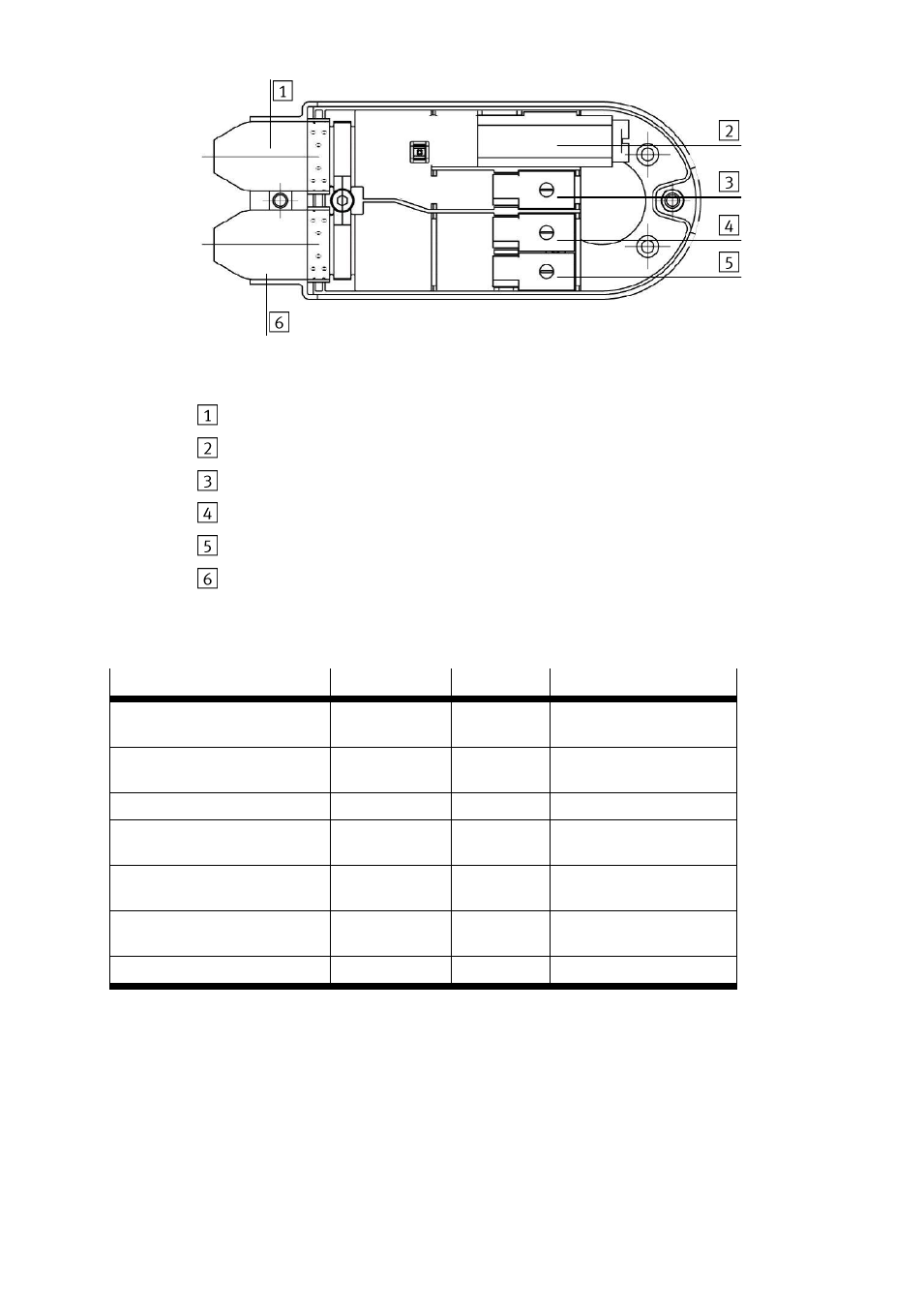

Câble pour moteur NEBM-T1G7-E-…-N-LE7
Branchement du câble pour moteur (bloc noir)
Branchement du câble pour moteur (bloc bleu)
Branchement du câble capteur (bloc rouge)
Branchement du câble capteur (bloc jaune)
Câble de codeur NEBM-T1G8-E-…-N-S1G15
Affectation des broches câble capteur interface BISS (bloc rouge)
Désignation Couleur du fil Connecteur
Sortie de données +
(BISS/RS485) SLO+ vert broche rouge 1
Sorties de données -
(BISS/RS485) SLO- jaune broche rouge 2
Système de mesure GND GND noir broche rouge 3
Système de mesure VCC
(+5VDC ±10 %) VCC marron broche rouge 4
Entrée de base de temps -
(BISS/RS485) MA- rouge broche rouge 5
Entrée de base de temps +
(BISS/RS485) MA+ orange broche rouge 6
Blindage blindage blindage contact blindage
Figure 60
