19 FESTO ELGL-de 0904NH

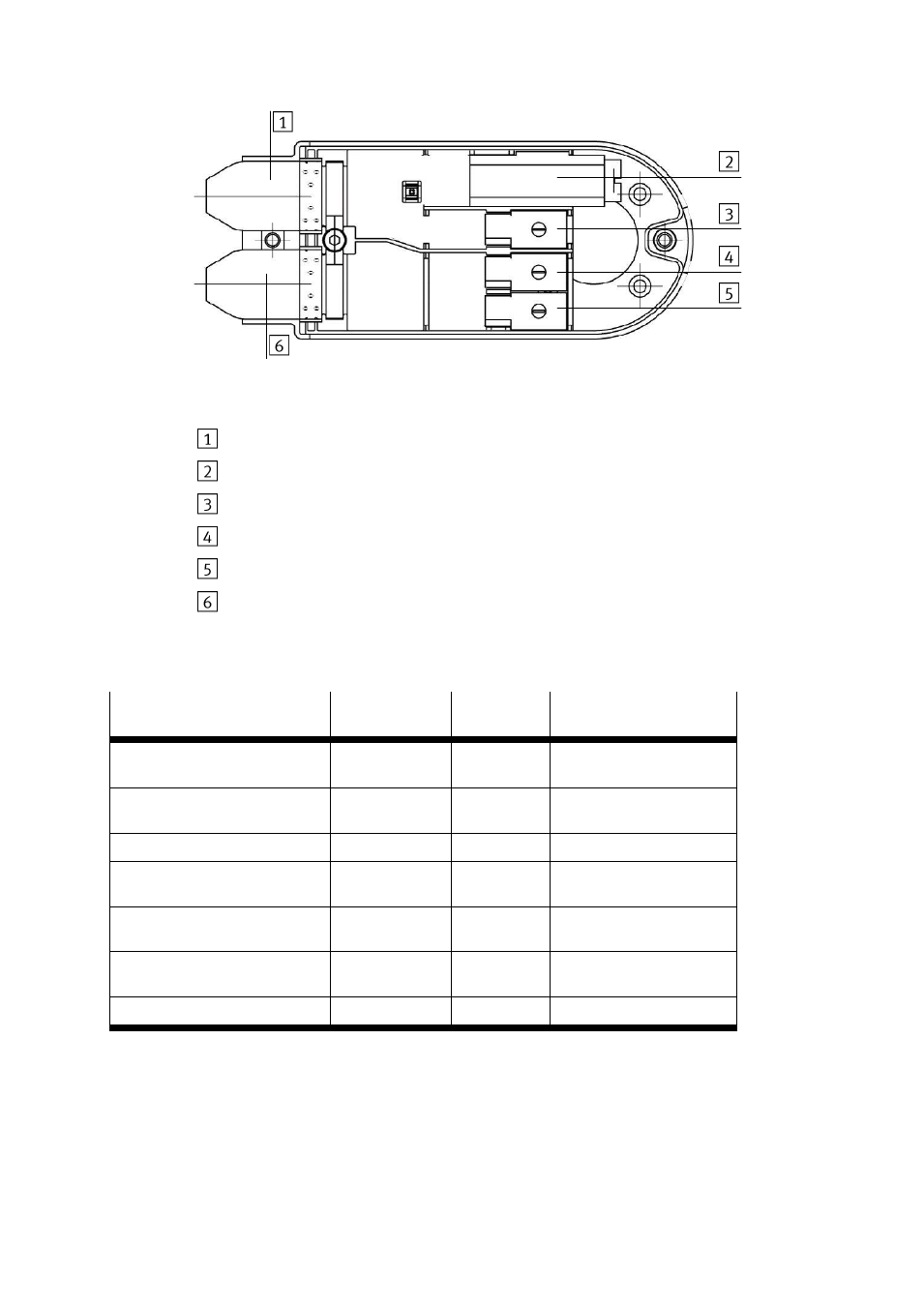

Motorleitung NEBM-T1G7-E-…-N-LE7
Anschluss Motorleitung (Block schwarz)
Anschluss Motorleitung (Block blau)
Anschluss Sensorleitung (Block rot)
Anschluss Sensorleitung (Block gelb)
Encoderleitung NEBM-T1G8-E-…-N-S1G15
Anschlussbelegung Sensorleitung BISS-Schnittstelle (Block rot)
Benennung
Adernfarbe Steckverbinder
Datenausgang +
(BISS/RS485) SLO+ Grün Rot Pin 1
Datenausgang -
(BISS/RS485) SLO- Gelb Rot Pin 2
Messsystem GND GND Schwarz Rot Pin 3
Messsystem VCC
(+5VDC±10%) VCC Braun Rot Pin 4
Takteingang -
(BISS/RS485) MA- Rot Rot Pin 5
Takteingang +
(BISS/RS485) MA+ Orange Rot Pin 6
Schirm Schirm Schirm Schirmkontakt
Bild 12
