182 FESTO ELGL-sv 0904NH
6.2 Fastsättning av objekt på åkvagnen
Fastsättningen av objekt på åkvagnen sker direkt på åkvagnens ovansida eller
med en adapterplatta. Åkvagnen får inte förspännas eller böjas.
I de flesta fall fästs objekten symmetriskt på åkvagnen med 4 skruvar. Det är
dock lämpligare att fästa objekten med tre punkter om detta är möjligt.
För en enklare hantering har åkvagnarna skruvfästen. Dessa är slipade och ger
därmed en jämn och punktformad fästyta.
Notera
Fästgängorna på åkvagnen har ett maximalt inskruvningsdjup på 9 mm. Håll
det maximala inskruvningsdjupet! Om det överskrids fungerar inte åkvagnen
eller så kan den förstöras!
Följa alla krafter och vridmoment som anges på databladet för en felfri funkti-
on och minimalt slitage.

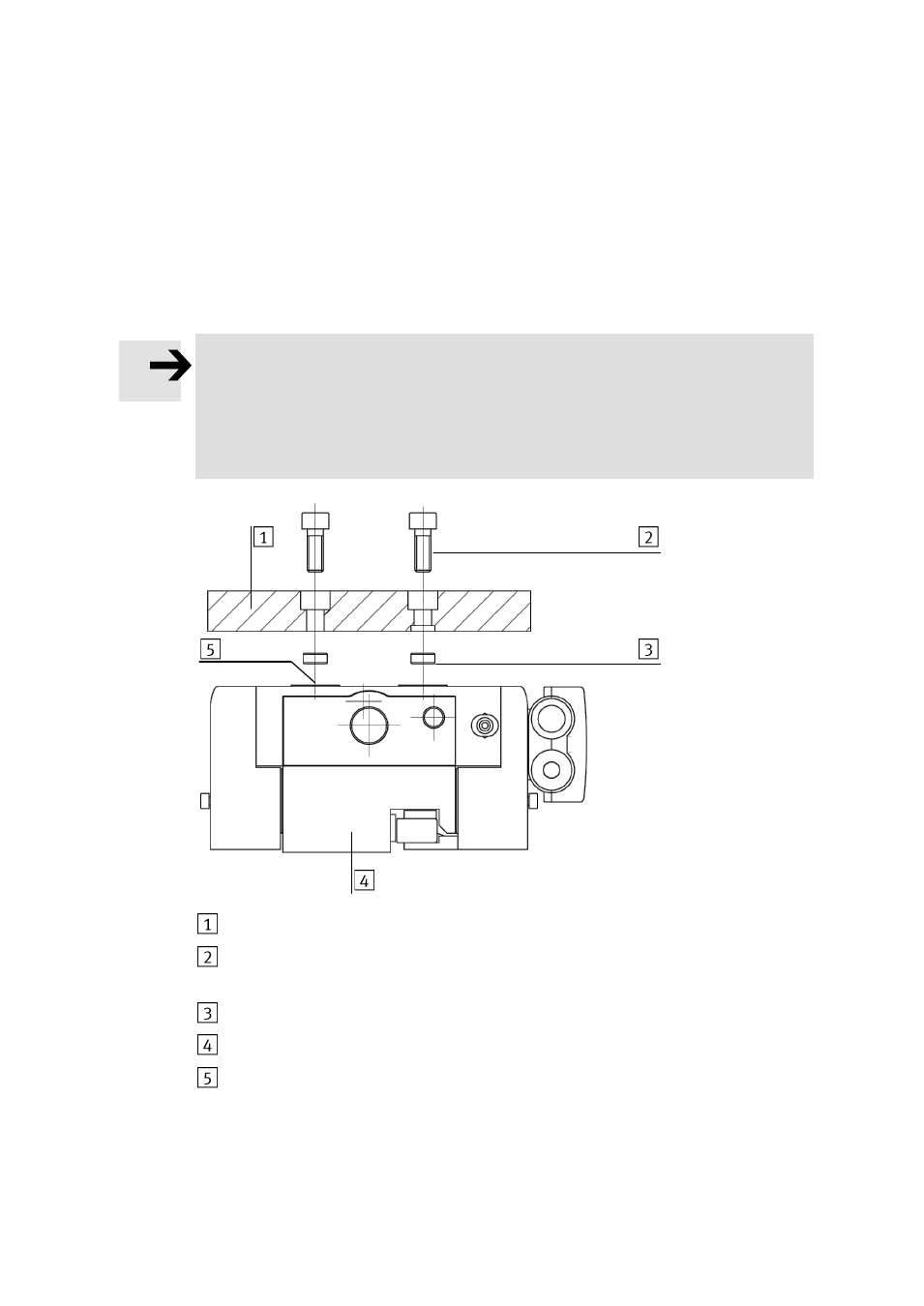

Bild 87
Fästdel
Cylinderskruv M6, max. inskruvningsdjup 9 mm (ingår ej, max. åtdrag-
ningsmoment M6=9Nm)
Centreringshylsa ZBH-9 (150927)
Linjärenhet
Fästgänga M6x9 (max. åtdragningsmoment M6=9Nm)
