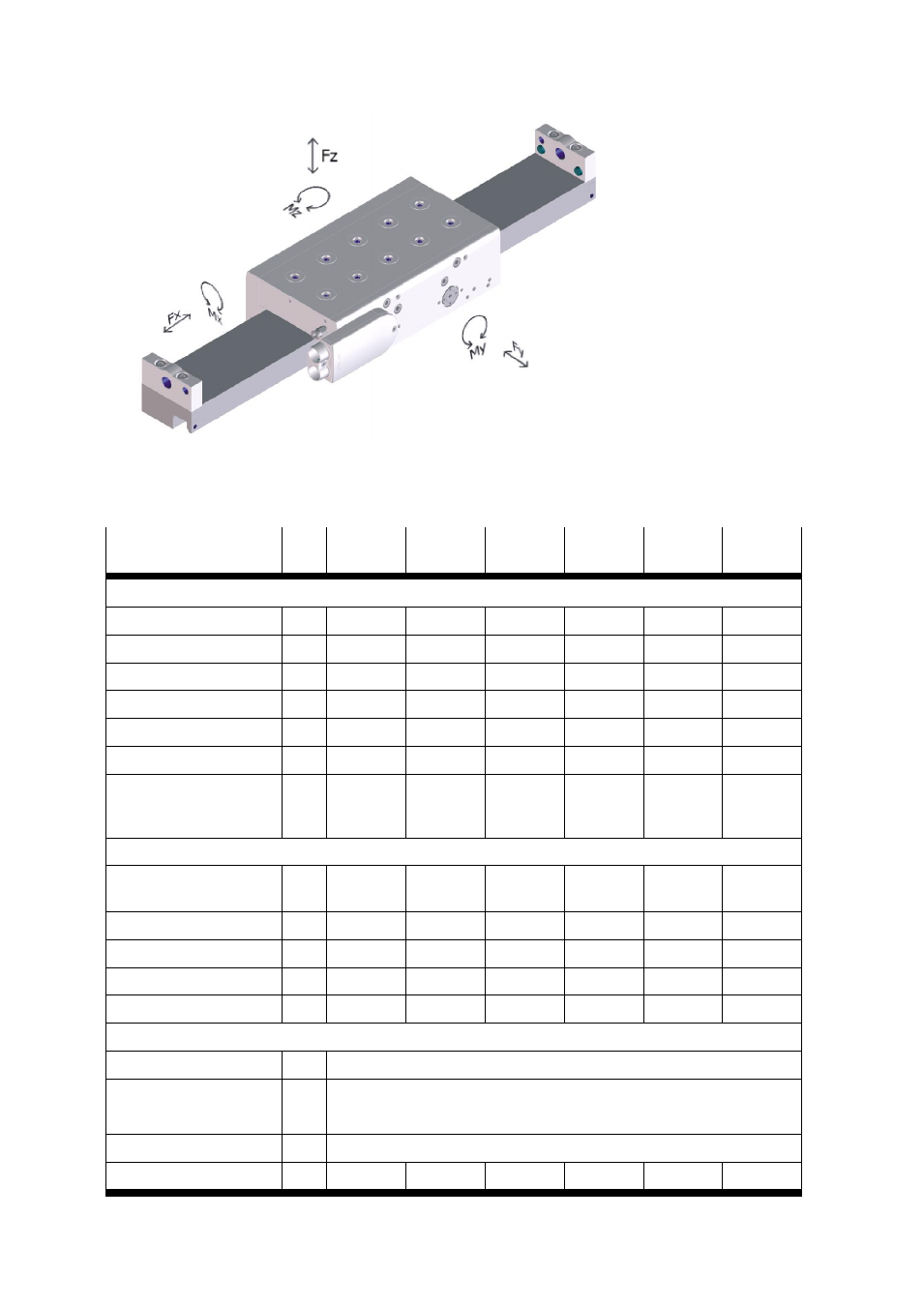

Fig. 48
ELGL-
30-…-S ELGL-
64-…-S ELGL-
64-…-M ELGL-
120-…-S ELGL-
120-…-M ELGL-
120-…-L
Características mecánicas con carga estática
Carga F
B z B
N 160 700 1.000 1.300 1.700 2.500
Fuerza de tracción F
B z B
N 35 140 220 260 300 400
F
y
N 600 600 600 600 600 600
M
x
Nm 1,2 8 10 14 21 28
M
y
Nm 7 20 28 45 60 80
M
z
Nm 20 20 30 20 30 50
Resistencia de desplaza-
miento con presión del
aire de trabajo N 5 12 15 17 25 34
Características de desplazamiento
Fuerza continua de
avance F
B x
B
N 44 110 160 217 282 330
Fuerza máxima de avance N 44 119 164 240 310 450
Velocidad máxima m/s 4 4 4 3,4 3,2 2
Aceleración máxima m/s
P
2
P
15,4 29,4 29,1 47,6 40,4 50,2
Precisión de repetición µm ±10 ±10 ±10 ±10 ±10 ±10
Certificaciones
RoHS Conforme a la directiva 2002/95/CE de la Unión Europea
CE Conforme a la directiva de baja tensión de la UE
Conforme a la directiva EMC de la UE
C-TICK Satisface estas normas
