192 FESTO ELGL-sv 0904NH
6.8 Pneumatisk montering
Motorlöparens luftlagerkonstruktion och hela konstruktionen gör att luftlagret
även kan användas som klämenhet för säkerhetsrelaterade funktioner i driv-
systemet.

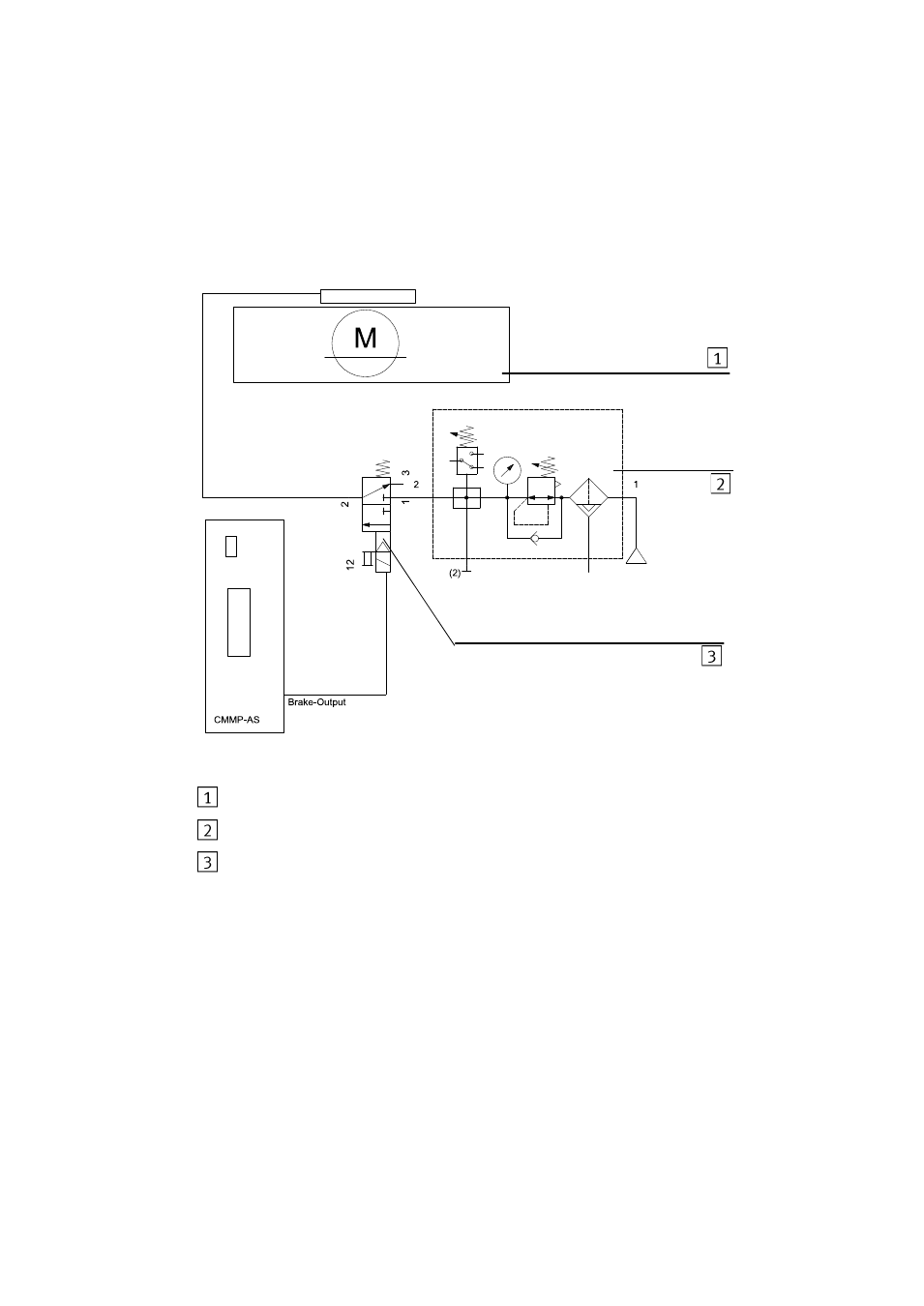

Bild 94
Linjärenhet ELGL
Luftberedningsenhet/tryckluftsberedning
Snabbventil/ventil
Tryckluften leds till löparen t.ex. via en snabbventil och själva ventilen ansluts
till motordrivstegets bromsutgång, t.ex. CMMP Motordrivstegets bromsutgång
driver ventilen direkt i relation till drivstegsfunktionerna.
Med drivstegets bromsfunktioner blir bromsutgången strömlös vid t.ex. "di-
sable" av motorn så att den inte påluftas. Vid vertikal drift av ELGL-
linjärenheterna måste denna bromsfunktion finnas om ingen tyngd-
kraftkompensation finns.
Den automatiska bromsfunktionen kan också användas för att göra linjärenhe-
ten strömlös, och ställa denna i ett låst tillstånd, på ett tidskontrollerat sätt.
Därmed sparas energi.
