FESTO ELGL-it 0904NH

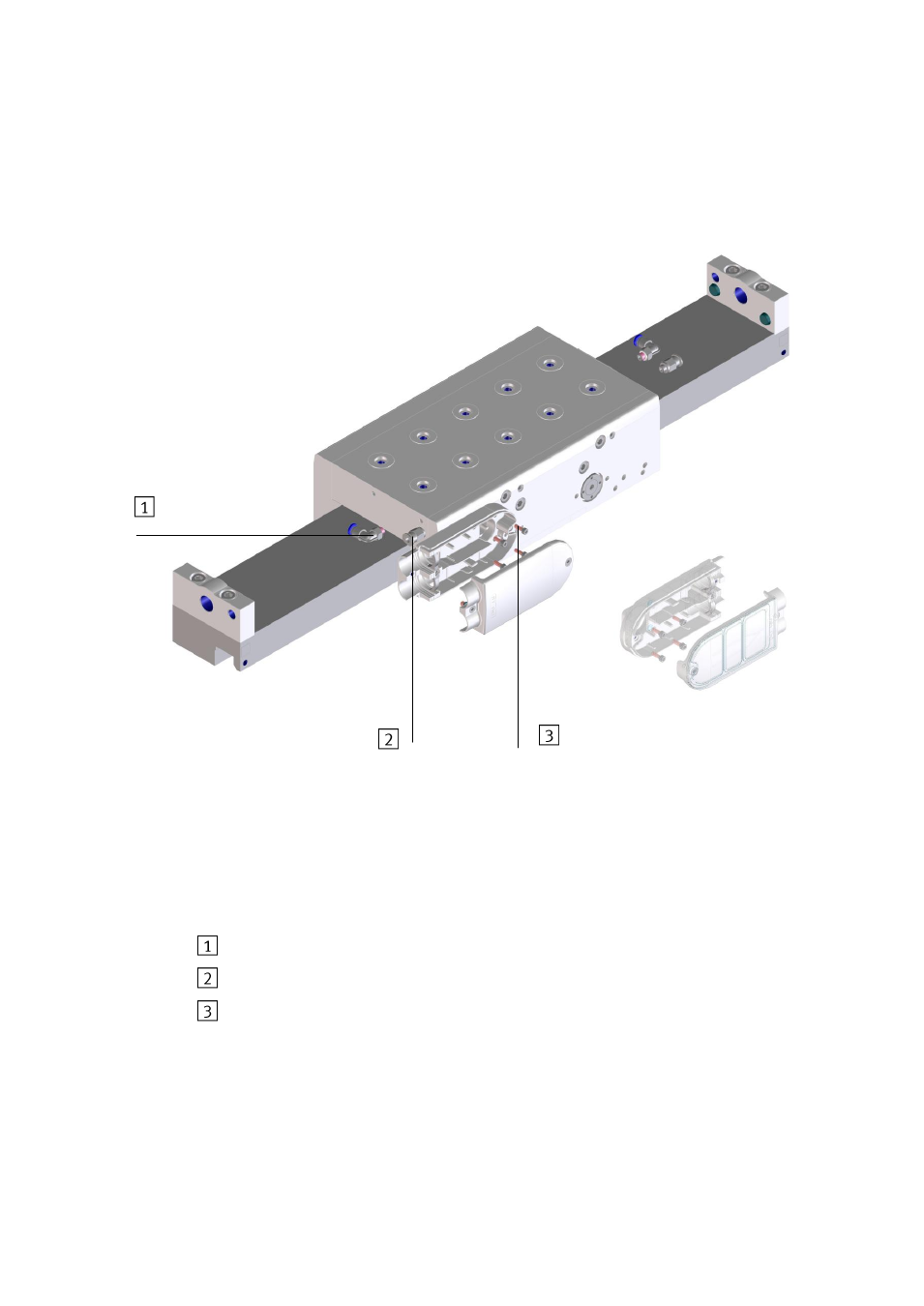

6.4 Montaggio delle linee di alimentazione

attacco dell'aria angolare (opzione ad es. QSL-M5-4)

attacco dell'aria diritto (standard ad es. QSM-M5-4))

viti di fissaggio connettore ad innesto (coppia di serraggio max. 1,2 Nm)

I cavi di collegamento possono essere adattati in base ai requisiti di mon-
taggio.

Figura 73
