cavo motore NEBM-T1G7-E-…-N-LE7
collegamento cavo motore (blocco nero)
collegamento cavo motore (blocco blu)
collegamento cavo sensore (blocco rosso)
collegamento cavo sensore (blocco giallo)
cavo encoder NEBM-T1G8-E-…-N-S1G15
Configurazione dei pin cavo sensore interfaccia BISS (blocco rosso)
Denominazione
Colore del
filo Connettore ad innesto
Uscita dati +
(BISS/RS485) SLO+ Verde Rosso pin 1
Uscita dati -
(BISS/RS485) SLO- Giallo Rosso pin 2
Sistema di misura GND GND Nero Rosso pin 3
Sistema di misura VCC
(+5VDC±10%) VCC Marrone Rosso pin 4
Ingresso di clock -
(BISS/RS485) MA- Rosso Rosso pin 5
Ingresso di clock +
(BISS/RS485) MA+ Arancione Rosso pin 6
Schermo Schermo Schermo Contatto schermo

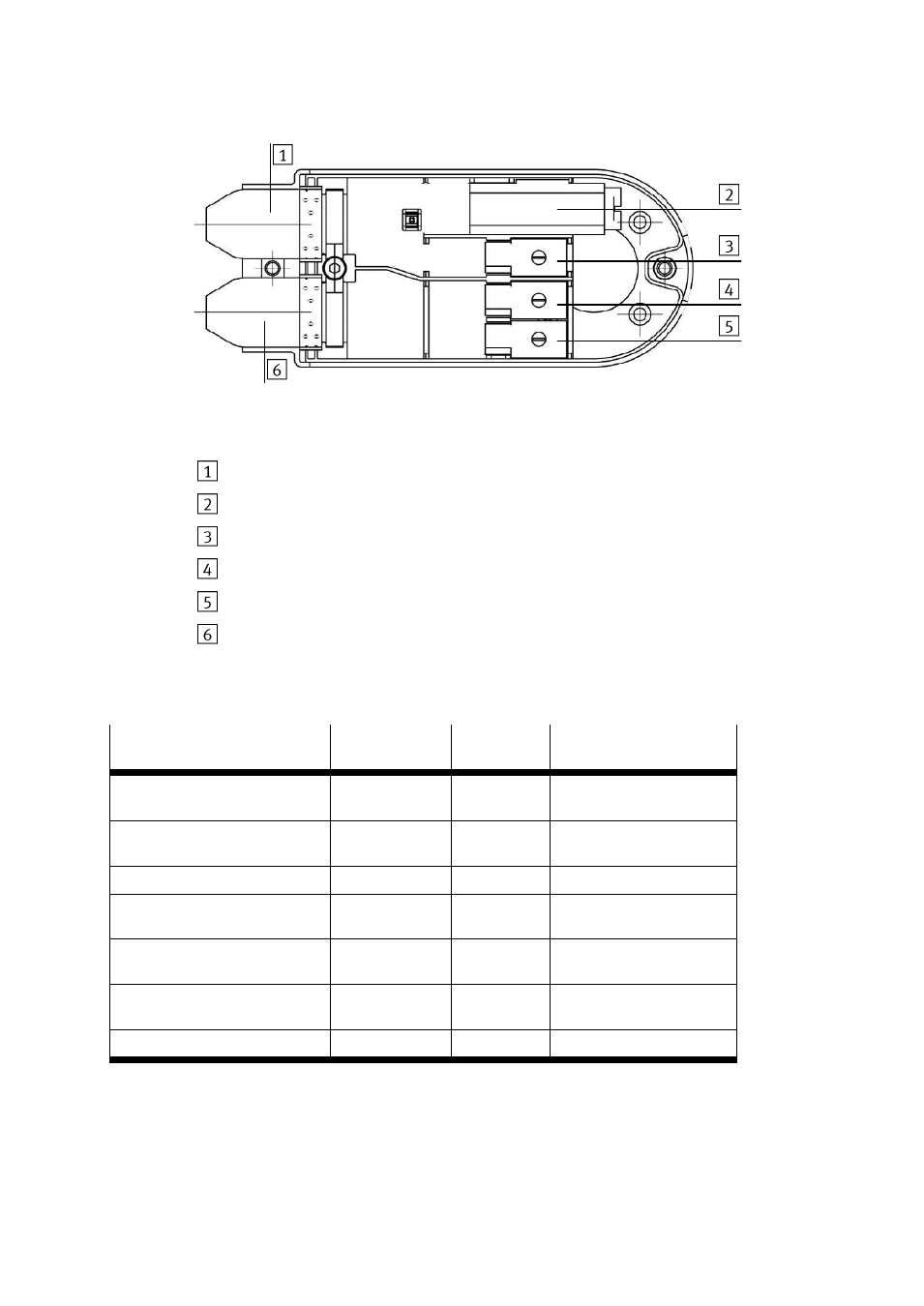

Figura 76
