119 FESTO ELGL-fr 0904NH
6.5 Montage des capteurs de fin de course/de référence

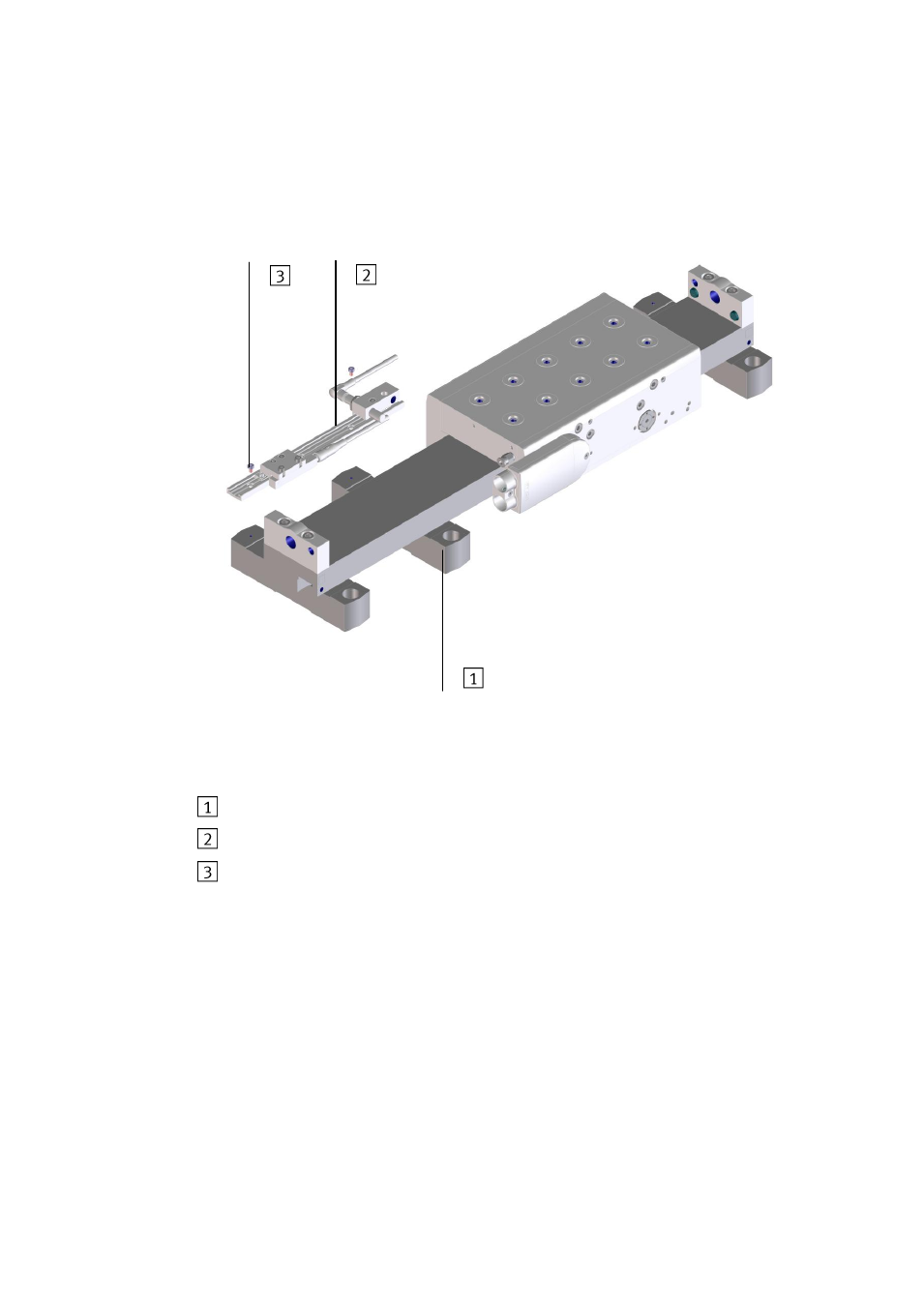

Figure 59
Fixation par pattes EAHF-…
Support pour capteur EAPR-…
Vis de fixation
(couple de serrage max. M3= 1,2 Nm)
Pour le montage des capteurs de fin de course et de référence, un kit pour
supports à capteur du type EAPR est à disposition. Avec le matériel de mon-
tage fourni, le support de capteur se laisse ajuster aux différentes fixations par
pattes des actionneurs ELGL.
Le support de capteur a été conçu pour utiliser des capteurs de proximité in-
ductifs Festo (voir Accessoires) et garantit un ajustement simplifié des cap-
teurs au moyen d'éléments de blocage mobiles.
