2 Eléments de commande et raccordements

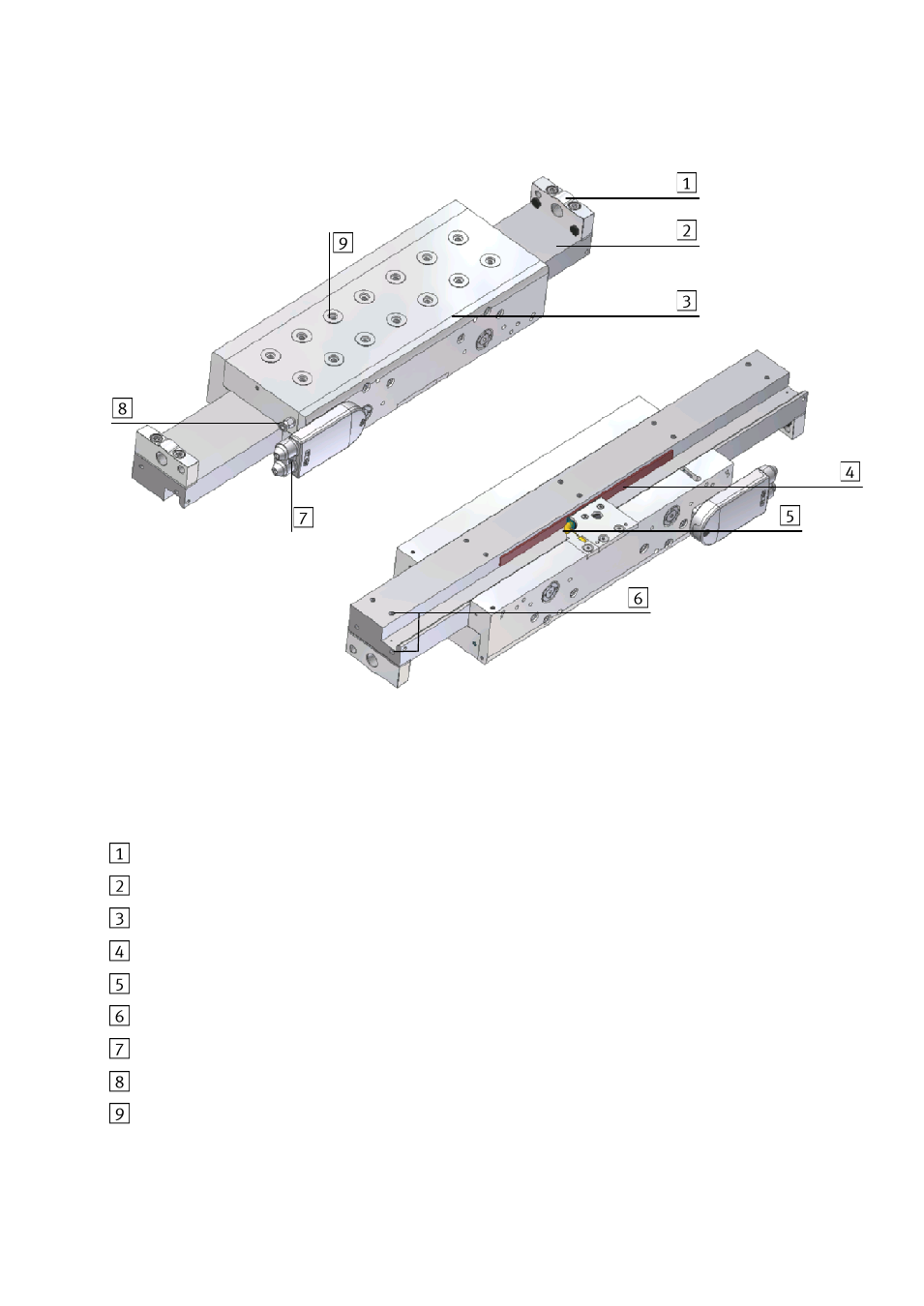

Figure 49
Limitation fin de course avec tampon en caoutchouc
Stator
Chariot
Règle magnétique à codage
Capteur (système de mesure de déplacement)
Taraudage de fixation sur axe linéaire au niveau du stator (M6x12)
Interface électrique
Prise d'air
Taraudage de fixation pour la charge utile (M6x9), lamage central (Dm9H7x2,1)
