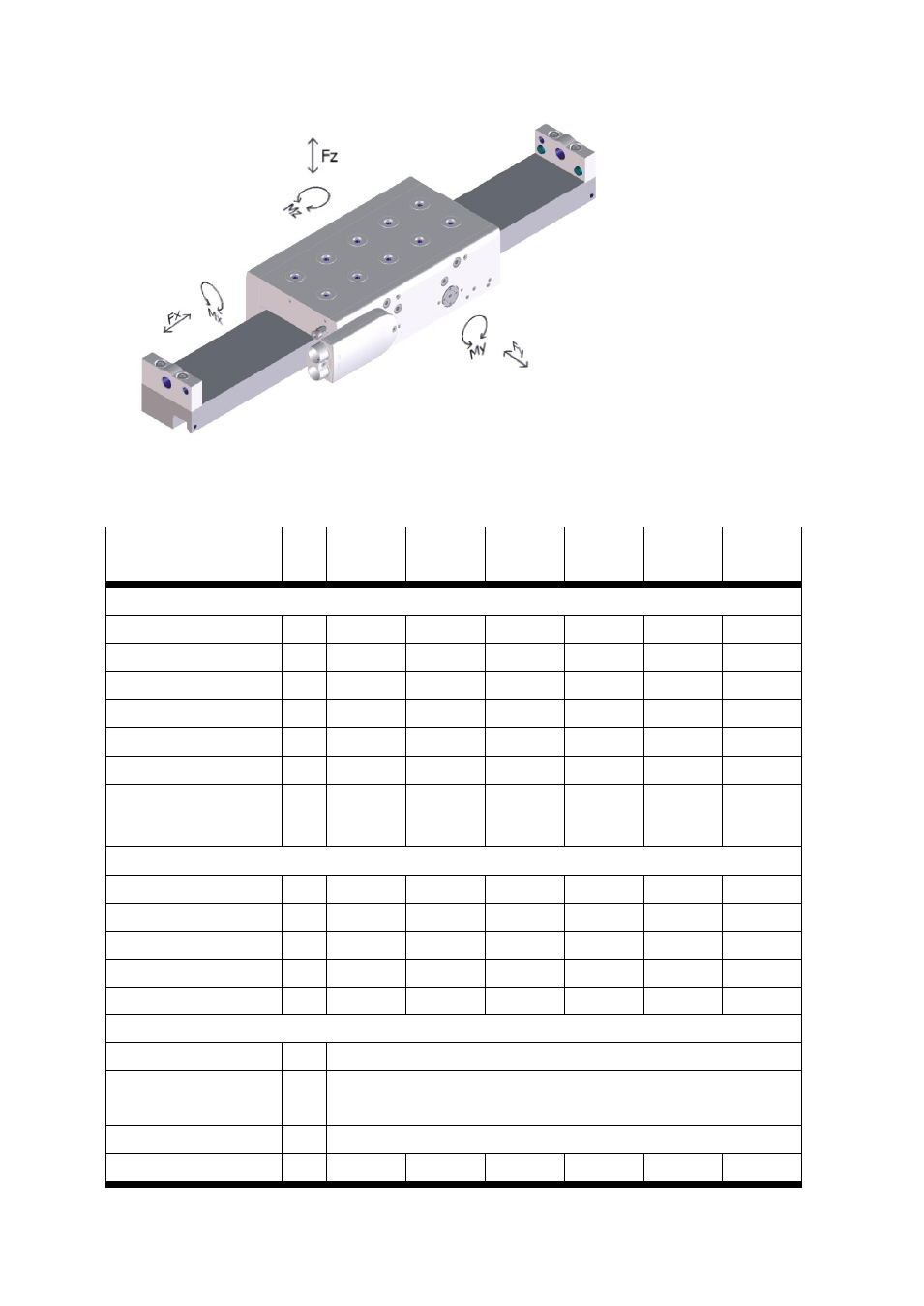

Figure 64
ELGL-
30-…-S ELGL-
64-…-S ELGL-
64-…-M ELGL-
120-…-S ELGL-
120-…-M ELGL-
120-…-L
Propriétés mécaniques avec charge statique
Charge F
B z B
N 160 700 1.000 1.300 1.700 2.500
Force de traction F
B z
B
N 35 140 220 260 300 400
F
y
N 600 600 600 600 600 600
M
x
Nm 1,2 8 10 14 21 28
M
y
Nm 7 20 28 45 60 80
M
z
Nm 20 20 30 20 30 50
Résistance aux dépla-
cements avec air com-
primé de travail N 5 12 15 17 25 34
Propriétés du procédé
Poussée continue F
B x
B
N 44 110 160 217 282 330
Poussée de pointe N 44 119 164 240 310 450
Vitesse max. m/s 4 4 4 3,4 3,2 2
Accélération max. m/s
P
2
P
15,4 29,4 29,1 47,6 40,4 50,2
Répétitivité µm ±10 ±10 ±10 ±10 ±10 ±10
Certifications
RoHS Conforme à la directive 2002/95/CE de l'Union Européenne
CE Conforme à la directive européenne basse tension
Conforme à la directive européenne CEM
C-TICK Conforme
