6.8 Installazione delle parti pneumatiche
La struttura dei cuscinetti pneumatici del cursore a motore e l'intera costru-
zione consentono l'utilizzo dei cuscinetti pneumatici anche come unità di ser-
raggio per funzioni di sicurezza del sistema di azionamento.

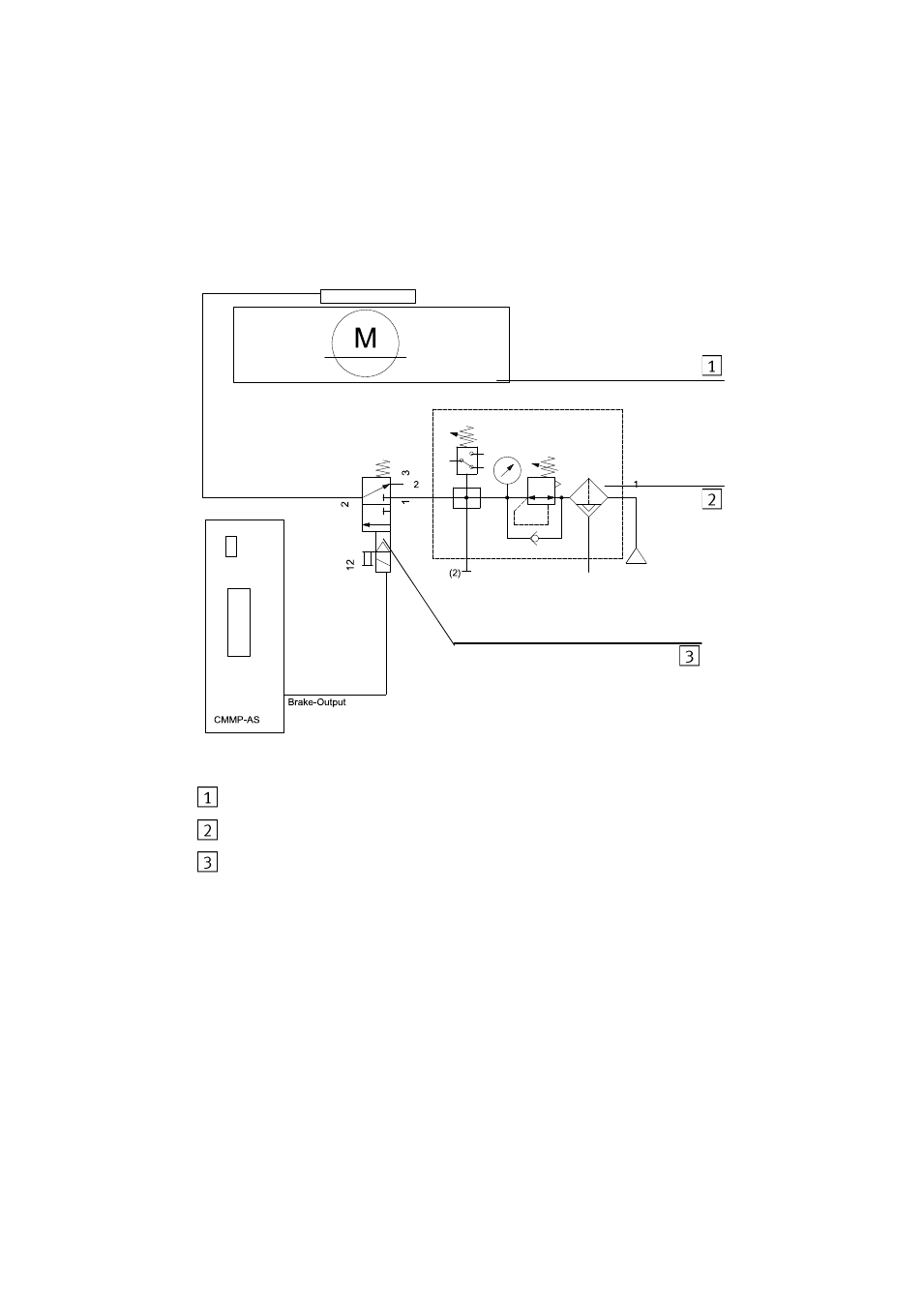

Figura 78
attuatore lineare ELGL
unità di manutenzione/preparazione dell'aria compressa
valvola a commutazione rapida/valvola
L'aria compressa viene alimentata al cursore ad es. mediante una valvola a
commutazione rapida e la valvola stessa viene collocata all'uscita del freno del
controllore motore, ad es. CMMP. L'uscita del freno del controllore motore a-
ziona la valvola direttamente in dipendenza dalle funzioni del controller.
In questo modo, tramite le funzioni di arresto del controller viene ad. es. tolta
la corrente all'uscita del freno in caso di "Disable" del motore e il motore di
conseguenza non viene ventilato. Per un esercizio verticale degli attuatori
ELGL questa funzione di arresto è necessaria qualora non venga impiegata al-
cuna compensazione della gravità.
