95
Montage
Légende :
n° désignation n° désignation
1 Equerre de montage 9 Vis à tête hexagonale
5 Rouleau conique 10 Rondelle élastique
6 Levier 11 Rondelle

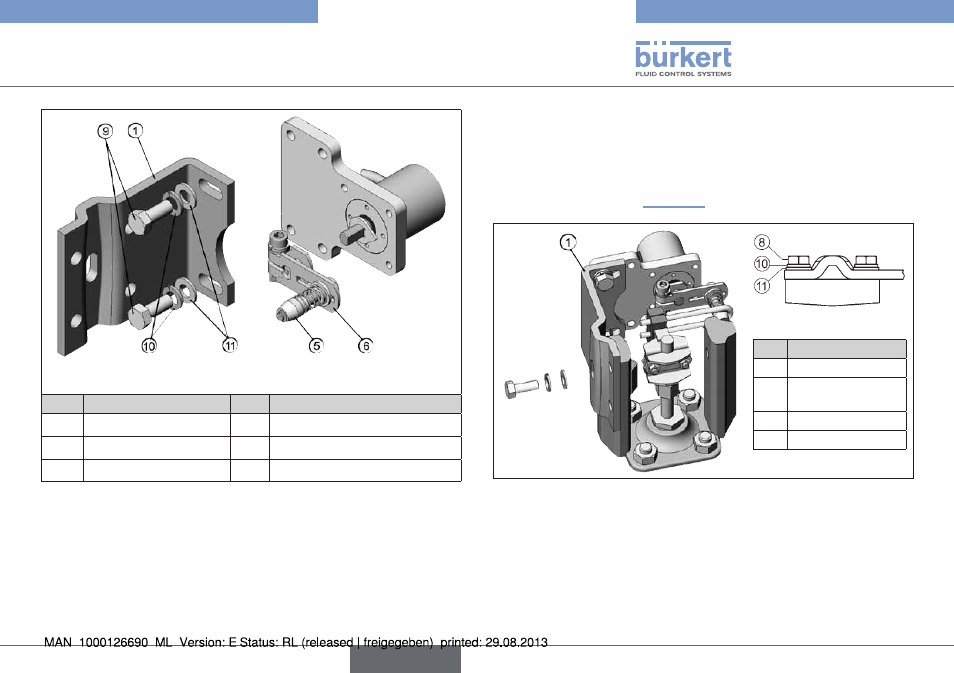

Fig. 27 : Montage sur une vanne de régulation à actionneur linéaire selon
NAMUR
fixation du remote sensor rotatif avec équerre de montage sur
actionneurs linéaires avec cadre en fonte :
→
Fixer l’équerre de montage
①
avec une ou plusieurs vis à tête
hexagonale
⑧
, rondelles élastiques
⑩
et rondelles
⑪
sur le
cadre en fonte (voir « Fig. 28 »).
Légende :
n° désignation
1 Equerre de montage
8
Vis à tête
hexagonale
10 Rondelle élastique
11 Rondelle
Fig. 28 : Fixer l’équerre de montage sur le cadre en fonte
Type 8798
français
