76
Description du système
5.1.2. combinaison avec types de vanne et
variantes de montage
Le Remote Sensor type 8798 peut être monté sur différentes vannes
de régulation, par exemple sur des vannes à actionneur par piston ou
membrane. Les actionneurs peuvent être à simple ou à double effet.
remote sensor linéaire
Ce Remote Sensor linéaire peut équiper les vannes de process
Bürkert des types 2103, 2300, 2301, 26xx et 27xx.
Remote Sensor pour
les types 26xx et 27xx
Remote Sensor pour
les types 2103, 2300 et 2301

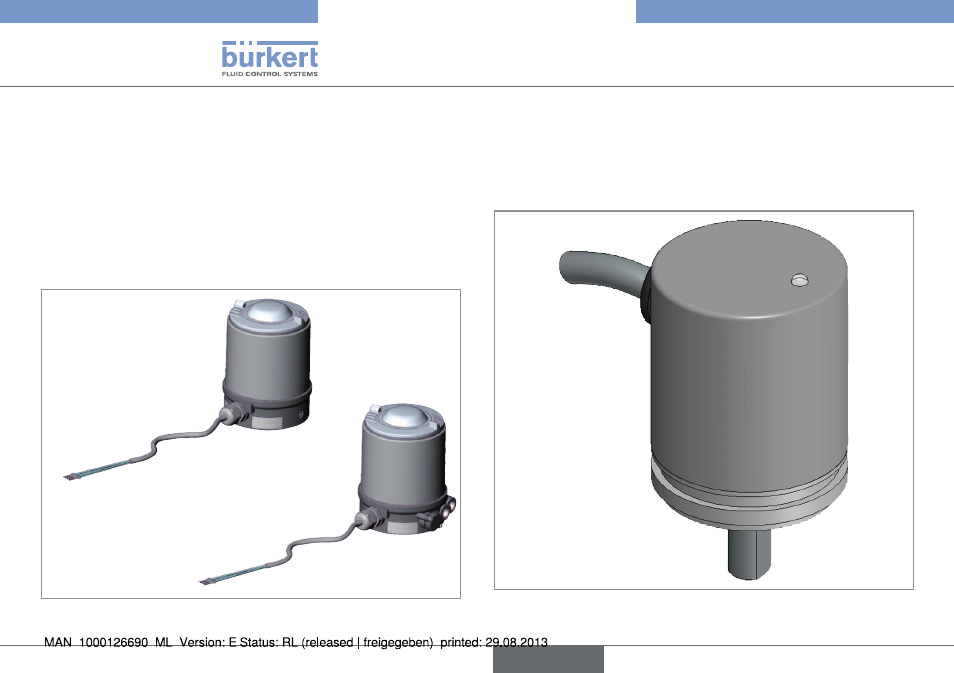

Fig. 1 : Remote Sensor linéaire
remote sensor rotatif
Ce Remote Sensor rotatif peut équiper des actionneurs linéaires
selon la recommendation NAMUR (DIN IEC 534 T6) ou des action-
neurs pivotants selon VDI/VDE 3845.
Fig. 2 : Remote Sensor rotatif
Type 8798
français
