80
Eléments de commande et d'affichage
LED d’état rouge
LED d’état jaune
Vue sans capot transparent

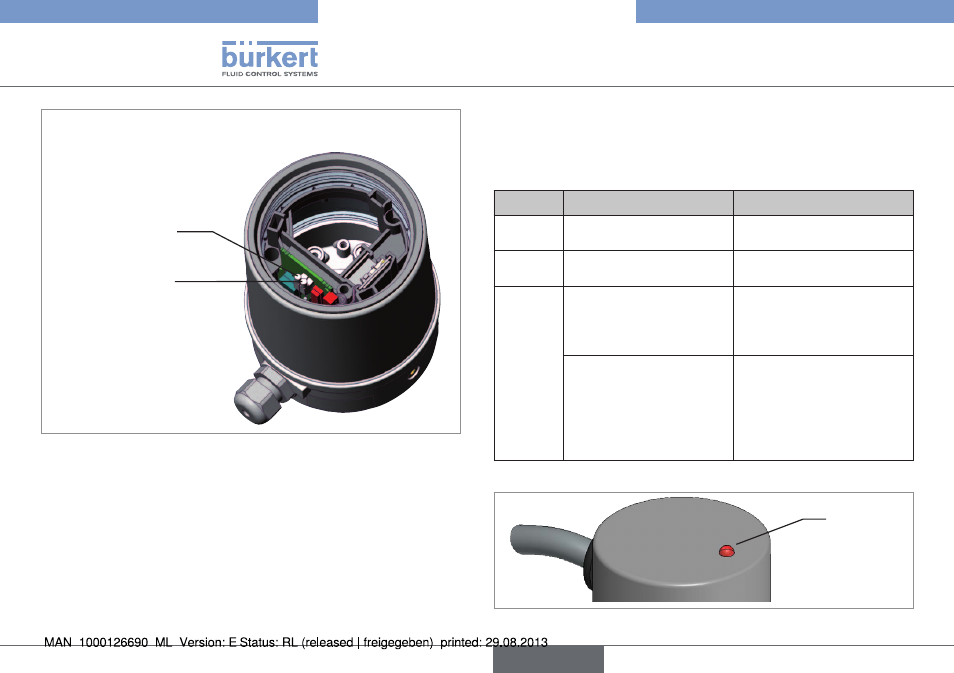

Fig. 5 : LED d’élément d’affichage; Remote Sensor linéaire
7.2. éléments d’affichage du remote
sensor rotatif
Une LED située sur la face supérieure du boîtier du capteur sert à
l’affichage du mode du capteur.
état led affichage remède
éteinte Aucune tension de service
Contrôler le raccordement
électrique.
allumée
(jaune)
Opérationelle -
allumée
(rouge)
Phase de démarrage
(pendant la phase de
montée en régime —
procédure de lancement)
-
Erreur du transmetteur
Mettre l’appareil hors
tension puis de nouveau
sous tension. Si l’affichage
indique toujours « Erreur du
transmetteur », le capteur
est défectueux.
Tab. 2 : LED d’élément d’affichage; Remote Sensor rotatif
LED
d’état
Fig. 6 : LED d’élément d’affichage; Remote Sensor rotatif
Type 8798
français
