Montage
8.2.4. rotation du remote sensor linéaire
pour les vannes de process des
séries 26xx et 27xx
Si après montage de la vanne de process, le montage du câble de
raccordement est difficile, il est possible de tourner le Remote Sensor
contre l'actionneur.
Vis de
fixation (2x)
Actionneur
Remote
Sensor

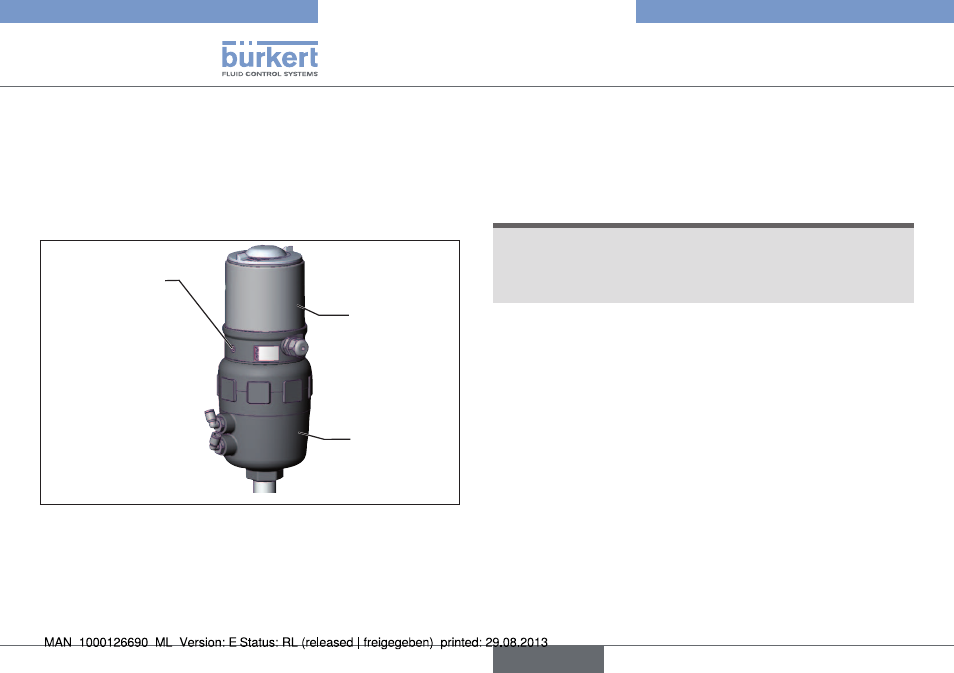

Fig. 18 : Rotation du Remote Sensor linéaire, séries 26xx et 27xx
Procédure à suivre
→
Desserrer les vis de fixation sur le côté du corps (six pans creux
clé de 2,5).
→
Tourner le Remote Sensor dans la position souhaitée.
remarque !
le type de protection ip65 / ip67 ne peut être garanti si le
couple de serrage de la vis de fixation est trop élevé!
• La vis de fixation doit être serrée uniquement avec un couple de
serrage maximal de 0,5 Nm.
→
Ne serrer les vis de fixation que légèrement (couple de serrage
maxi : 0,5 Nm).
→
