42
Systembeschreibung
5.1.2. Kombination mit Ventiltypen und
anbauvarianten
Der Remote Sensor Typ 8798 kann an unterschiedliche Stetigventile
angebaut werden. Zum Beispiel an Ventile mit Kolben- oder Memb-
ranantrieb. Die Antriebe können einfach- oder doppeltwirkend sein.
linearer remote sensor
Dieser lineare Remote Sensor kann an Bürkert Prozessventile der
Typen 2103, 2300, 2301, 26xx und 27xx angebaut werden.
Remote Sensor für
Typ 26xx und 27xx
Remote Sensor für
Typ 2103, 2300 und 2301

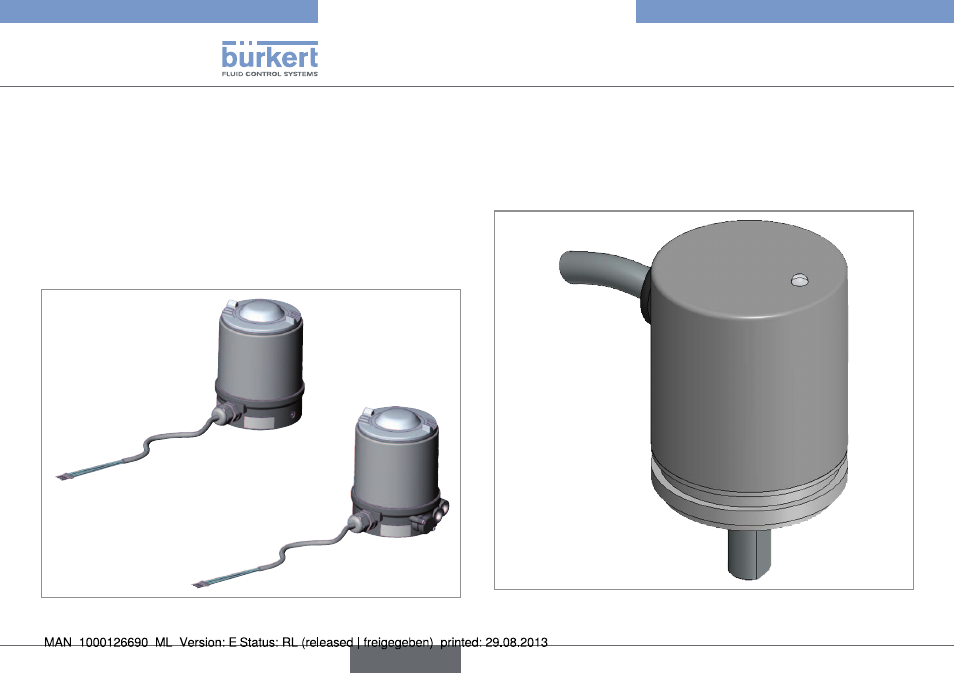

Bild 1: Linearer Remote Sensor
rotativer remote sensor
Dieser rotative Remote Sensor kann an Schubantriebe nach
NAMUR-Empfehlung (DIN IEC 534 T6) oder an Schwenkantriebe
nach VDI/VDE 3845 angebaut werden.
Bild 2: Rotativer Remote Sensor
Typ 8798
deutsch
