56
Montage
Anzeigescheibe

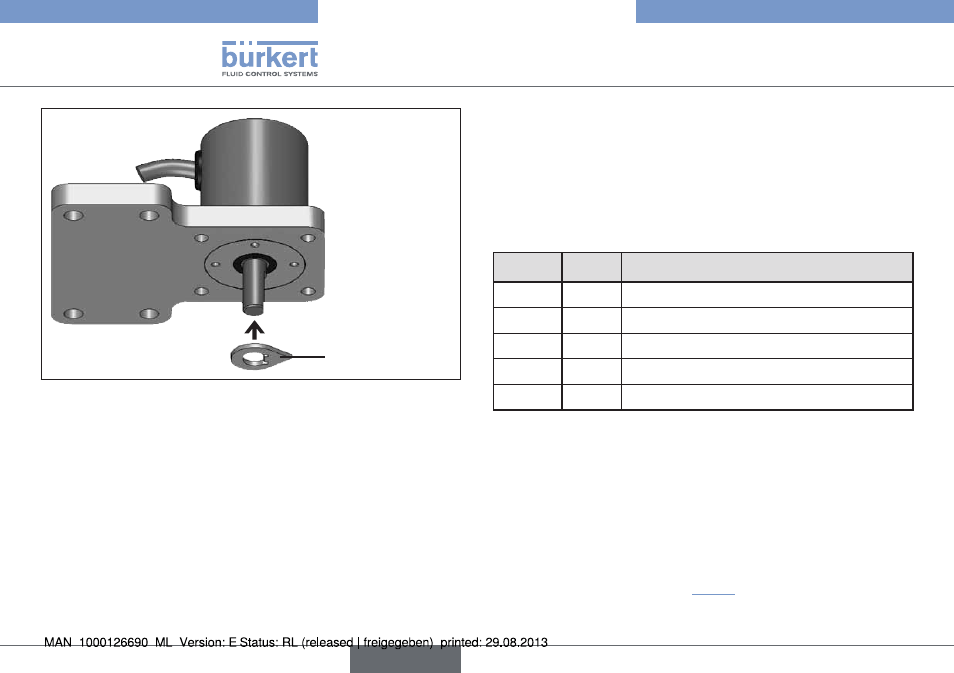

Bild 20: Anzeigescheibe aufstecken
→
Anzeigescheibe auf die Welle des rotativen Remote Sensors
stecken.
8.3.2. anbau an ein stetigventil mit
schwenkantrieb
Die Welle des rotativen Remote Sensors wird direkt an die Welle des
Schwenkantriebs gekoppelt.
anbausatz an schwenkantriebe (id.-nr. 787338):
(Kann als Zubehör von Bürkert bezogen werden).
lfd. nr. stück Benennung
1 1 Adapter
2 2 Gewindestift DIN 913 M4 x 10
3 4 Zylinderschraube DIN 933 M6 x 12
4 4 Federring B6
5 2 Sechskantmutter DIN 985 M4
Tab. 3: Anbausatz an Schwenkantrieb für rotativen Remote Sensor
Weitere zubehörteile:
Die Montagebrücke mit Befestigungsschrauben
(nach VDI/VDE 3845) kann unter der Bestellnr. 770294 von Bürkert
bezogen werden.
Vorgehensweise:
→
Grundmontage durchführen
(Beschreibung siehe Kapitel „8.3.1“).
