86
Montage
Vis de fixation (2x)
0,5 Nm maxi

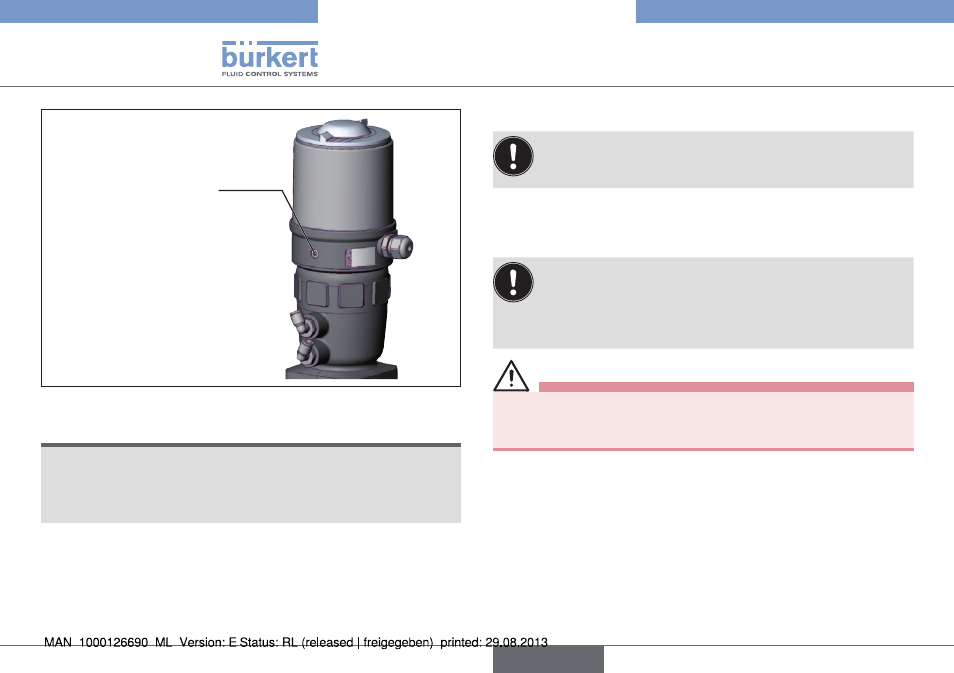

Fig. 15 : Montage du Remote Sensor linéaire
remarque !
le type de protection ip65 / ip67 ne peut être garanti si le
couple de serrage de la vis de fixation est trop élevé!
• Les vis de fixation doivent être serrées uniquement avec un
couple de serrage maximal de 0,5 Nm.
→
Fixer le Remote Sensor sur l'actionneur à l'aide des deux vis de
fixation latérales. Ne serrer les vis de fixation que légèrement
(couple de serrage maxi : 0,5 Nm).
8.2.3. rotation du module actionneur
La rotation du module actionneur (Remote Sensor et
actionneur) est uniquement possible pour les vannes à
siège droit et à siège incliné des séries 2300, 2301 et 27xx !
La position des raccordements peut être alignée en continu de 360°
par la rotation du module actionneur (Remote Sensor et actionneur).
Seul le module actionneur complet peut être tourné. La
rotation du Remote Sensor contre l'actionneur n'est pas
possible.
Lors de l'alignement du module actionneur, la vanne de
process doit être en position ouverte !
Danger !
danger dы а la haute pression !
• Avant de desserrer les conduites et les vannes, coupez la pres-
sion et assurez l'échappement de l'air des conduites.
procédure à suivre :
→
Serrer le corps de la vanne dans un dispositif de maintien
(nécessaire uniquement si la vanne de process n'est pas encore
montée).
→
Avec la fonction de commande normalement fermé : ouvrir la
vanne de process.
→
Retenir à l'aide d'une clé plate appropriée sur le mamelon.
