85

Montage

Pièce de guidage

Joint torique

Rallonge de broche

Support de rouleau
presseur

Broche de
commande

Broche (actionneur)

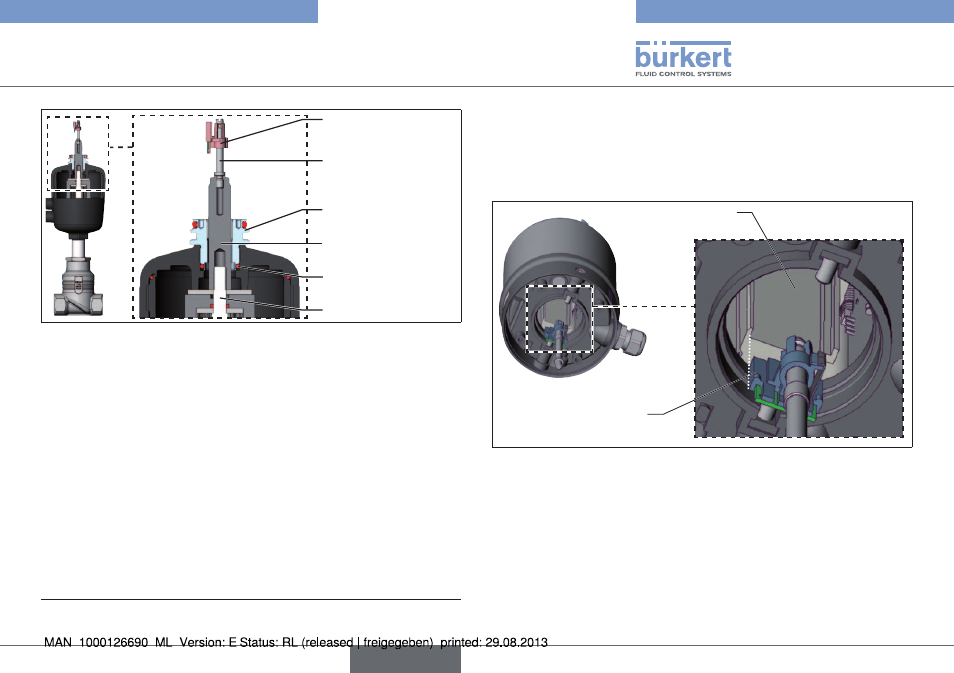

Fig. 13 : Montage de la broche de commande 26xx et 27xx

Taille d'actionneur 125 et supérieure :
démonter la rallonge de broche disponible et la remplacer par
une neuve. Pour ce faire, appliquer un peu de frein-filet
(Loctite 290) dans l'alésage de la rallonge de broche.

Visser la pièce de guidage dans le couvercle de l'actionneur à
l'aide d'une clй а ergots

1)

(couple de serrage : 8,0 Nm).

Pour assurer le blocage de la broche de commande, appliquer un
peu de frein-filet (Loctite 290) au filet de la broche de commande.

Visser la broche de commande sur la rallonge de broche. A cet
effet, une fente est présente sur le dessus de la broche (couple
de serrage maximal : 1 Nm).

Glisser le support de rouleau presseur sur la broche de com-
mande jusqu'à ce qu'il s'engage.

1)

pivot Ø : 3 mm ; écartement du pivot : 23,5 mm

2. monter le remote sensor linéaire

Glisser le Remote Sensor sur l'actionneur. Le support de rouleau
presseur doit être positionné de manière à entrer dans le rail de
guidage du Remote Sensor.

Rail de guidage

Support de rouleau
presseur

Fig. 14 : Disposition du support de rouleau presseur

Pousser le Remote Sensor complètement vers le bas jusqu'à
l'actionneur et le disposer dans la position souhaitée en le faisant
tourner.

Type 8798

français
