Montage
8.3.3. montage sur une vanne de régulation
avec actionneur linéaire selon
namur
La transmission de la position de la vanne à l’axe du Remote Sensor
rotatif s’effectue par l’intermédiaire d’un levier (selon NAMUR).
En fonction de la course, un levier plus ou moins long est nécessaire
pour le montage (voir « Fig. 4 »)
:
Jeu de montage sur actionneur s linéaires (n° id 787 215)
(peut être obtenu auprès de Bürkert en tant qu’accessoire).
n° id
unité
désignation
1
1
Equerre de montage NAMUR CEI 534
2
1
Poignée en forme d’étrier
3
2
Pièce de serrage
4
1
Broche d’actionneur
5
1
Rouleau conique
6a
1
Levier NAMUR pour course 3 - 35 mm
6b
1
Levier NAMUR pour course 35 - 130 mm
7
2
Tige en U
8
4
Vis à tête hexagonale DIN 933 M8 x 20
9
2
Vis à tête hexagonale DIN 933 M8 x 16
10
6
Rondelle élastique DIN 127 A8
11
6
Rondelle DIN 125 B8,4
12
2
Rondelle DIN 125 B6,4
13
1
Ressort VD-115E 0,70 x 11,3 x 32,7 x 3,5
14
1
Rondelle Grower DIN 137 A6
15
1
Rondelle d’arrêt DIN 6799 - 3,2
16
3
Rondelle élastique DIN 127 A6
17
3
Vis à tête hexagonale DIN 933 M6 x 25
n° id
unité
désignation
18
1
Ecrou hexagonal DIN 934 M6
19
1
Ecrou carré DIN 557 M6
21
4
Ecrou hexagonal DIN 934 M8
22
1
Rondelle de guidage 6,2 x 9,9 x 15 x 3,5
Tab. 4 : Jeu de montage sur actionneur linéaire pour Remote Sensor rotatif
procédure à suivre :
→
Effectuer le montage de base
(description, voir chapitre « 8.3.1 ».
→
Monter l’étrier
②
sur la broche d’actionneur à l’aide des pièces
de serrage
③
, des vis à tête hexagonale
⑰
et des rondelles
élastiques
⑯
.
3
17
2
16
Légende :
n°
désignation
2
Étrier
3
Pièce de serrage
16
Rondelle élastique
17
Vis à tête
hexagonale

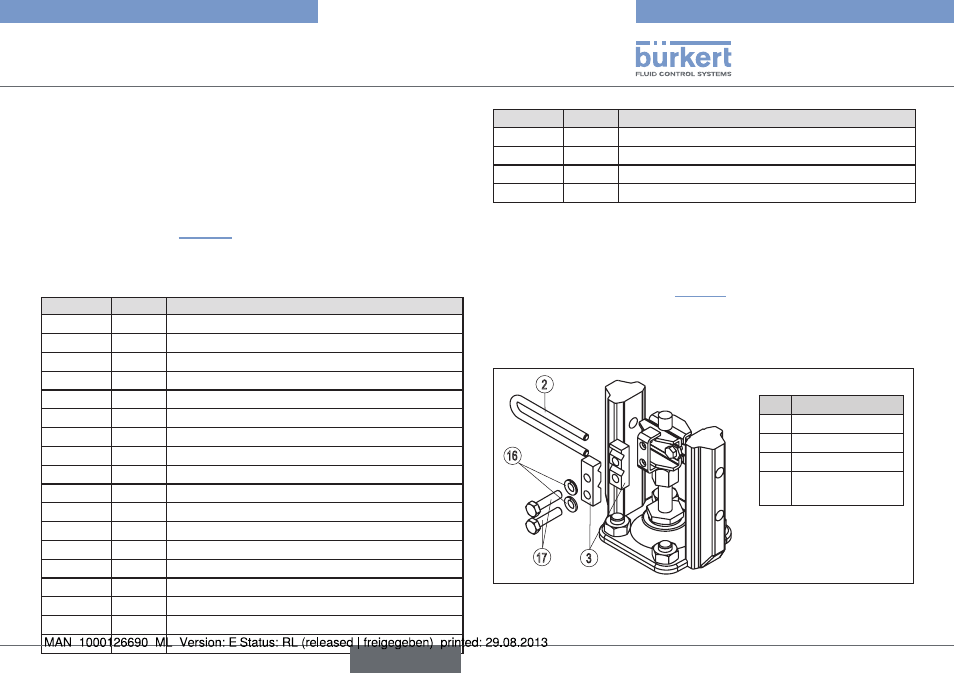

Fig. 24 : Montage de l’étrier
