Caractéristiques techniques
6.5. caractéristiques pneumatiques
uniquement pour montage sur des vannes de process avec alimen-
tation en air interne types 2103, 2300 et 2301
Plage de température
de l'air comprimé : voir instructions d’utilisation de la
vanne de process
Plage de pression : 0 ... 7 bar
Raccordements : Connecteur de flexible Ø 6 mm / 1/4“
Raccord manchon G1/8
6.6. plaque signalétique (exemple)
8798 numérique
P = 0 ... 7 bars
24 V / DC IP65/IP67
Tamb -25°C - +80°C
S/N 001000
00177689
D-74653 Ingelfingen W14UN
ce
Numéro
d'identification
Commande
Alimentation en tension -
Type de protection
Type Commande pneumatique
Code barres
Numéro de série, label CE
Température ambiante
min/max

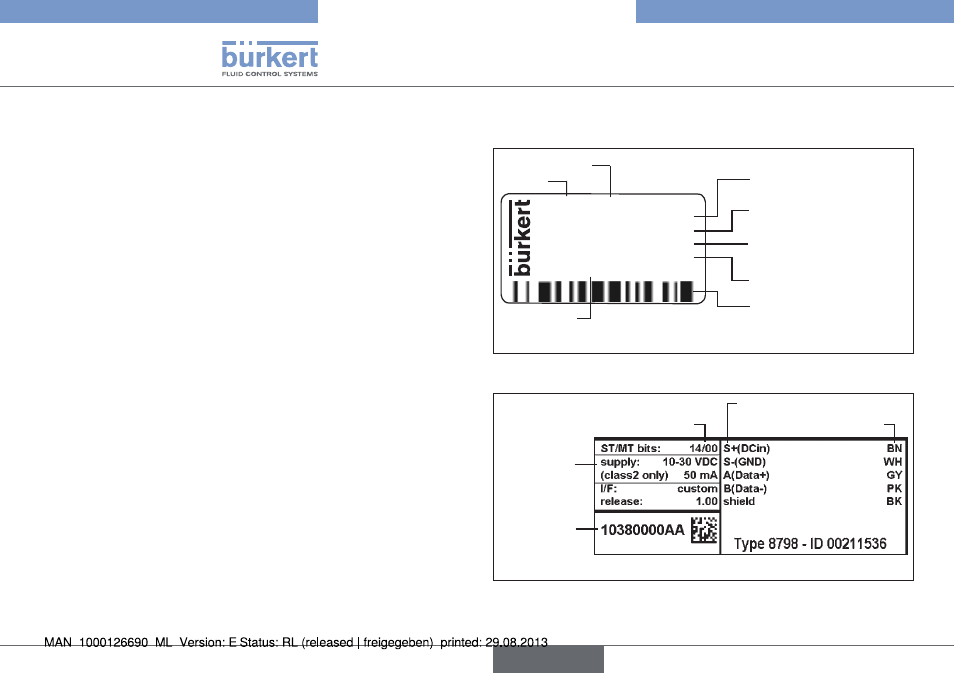

Fig. 3 : Plaque signalétique; Remote Sensor linéaire (exemple)
Couleurs de fil
Alimentation
en tension
Numéro de
sérier
Affectation électrique
Résolution
Fig. 4 : Plaque signalétique; Remote Sensor rotatif (exemple)
Type 8798
