90
Montage
→
Rondelle
d’affichage

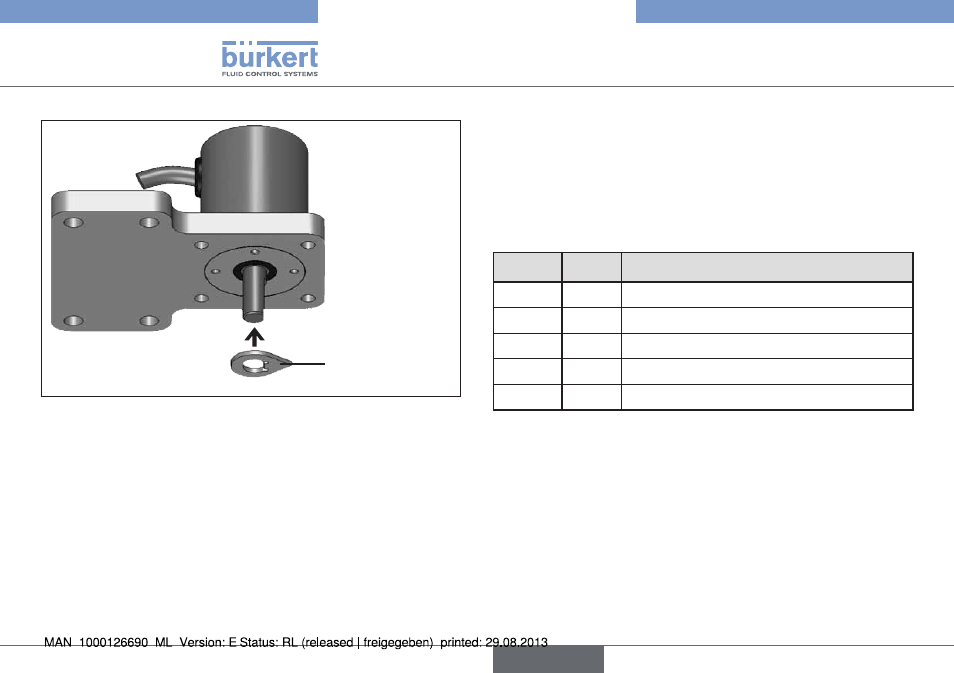

Fig. 20 : Placer la rondelle d’affichage
→
Placer la rondelle d’affichage sur l’axe du Remote Sensor rotatif.
8.3.2. montage sur une vanne de régulation
avec actionneur pivotant
L’axe du Remote Sensor rotatif est couplé directement à l’axe de
l’actionneur pivotant.
Jeu de montage sur actionneur pivotant (n° id 787338)
(peut être obtenu auprès de Bürkert en tant qu’accessoire).
n° id unité désignation
1 1 Adaptateur
2 2 Tige filetée DIN 913 M4 x 10
3 4 Vis à tête cylindrique DIN 933 M6 x 12
4 4 Rondelle élastique B6
5 2 Ecrou hexagonal DIN 985 M4
Tab. 3 : Jeu de montage sur actionneur pivotant pour Remote Sensor
rotatif
autres accessoires :
L’adaptateur de montage avec vis de fixation (selon VDI/VDE 3845)
peut être commandé auprès de Bürkert sous le numéro de com-
mande 770294.
Type 8798
français
