52
Montage
Befestigungs-
schrauben (2x)
max. 0,5 Nm

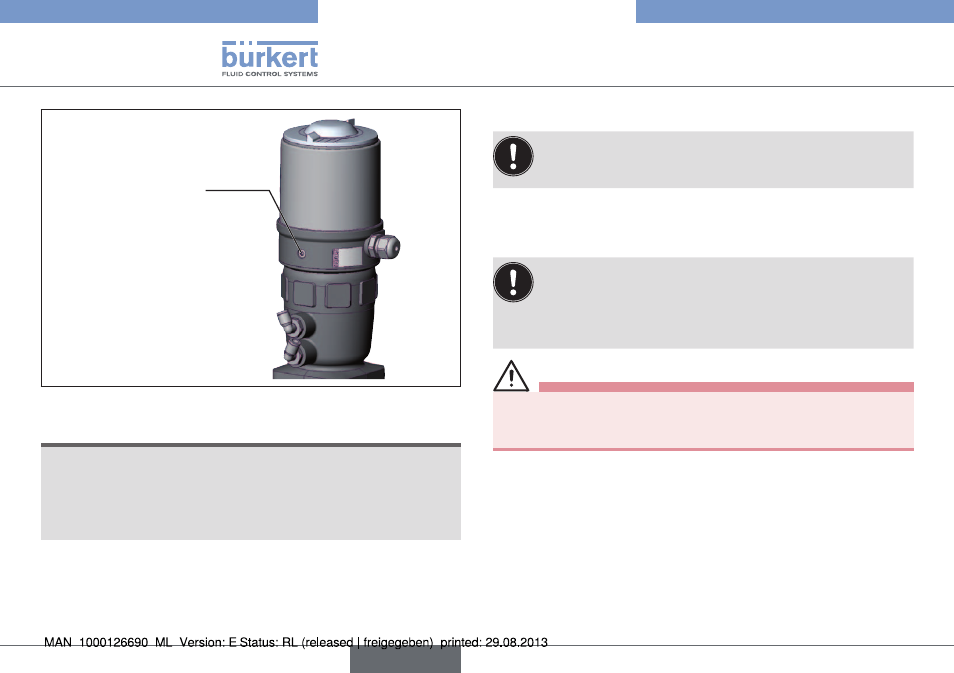

Bild 15: Montage des linearen Remote Sensors
hinWeis!
durch ein zu hohes drehmoment beim einschrauben der
Befestigungsschraube kann die schutzart ip65 / ip67 nicht
sichergestellt werden!
• Die Befestigungsschrauben dürfen nur mit einem maximalen
Drehmoment von 0,5 Nm angezogen werden.
→
Den Remote Sensor mit den beiden seitlichen Befestigungs-
schrauben auf dem Antrieb befestigen. Dabei die Befestigungs-
schrauben nur leicht anziehen (maximales Drehmoment: 0,5 Nm).
8.2.3. drehen des antriebsmoduls
Das Antriebsmodul (Remote Sensor und Antrieb) kann
nur bei Geradsitz- und Schrägsitzventilen der Reihe 2300,
2301 und 27xx gedreht werden!
Die Position der Anschlüsse kann durch Verdrehen des Antriebsmoduls
(Remote Sensor und Antrieb) um 360° stufenlos ausgerichtet werden.
Es kann nur das gesamte Antriebsmodul gedreht werden.
Das Verdrehen des Remote Sensors gegen den Antrieb ist
nicht möglich.
Das Prozessventil muss sich beim Ausrichten des Antrieb-
moduls in geöffneter Stellung befinden!
gefahr!
Verletzungsgefahr durch hohen druck!
• Vor dem Lösen von Leitungen und Ventilen den Druck abschal-
ten und Leitungen entlüften.
Vorgehensweise:
→
Ventilgehäuse in eine Haltevorrichtung einspannen (nur nötig, wenn
das Prozessventil noch nicht eingebaut ist).
→
Bei Steuerfunktion A: Prozessventil öffnen.
→
An der Schlüsselfläche des Nippels mit passendem Gabelschlüssel
gegenhalten.
