61
Montage
Legende:
nr. Bezeichnung nr. Bezeichung
1 Anbauwinkel 9 Sechskantschraube
5 Konusrolle 10 Federring
6 Hebel 11 Scheibe

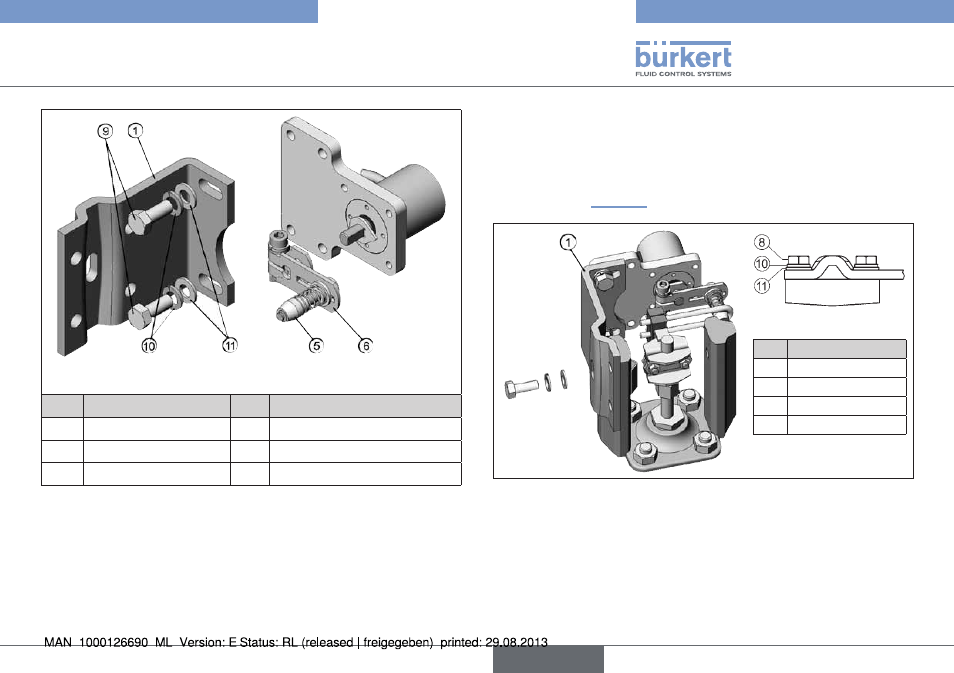

Bild 27: Anbau an Stetigventil mit Schubantrieb nach NAMUR
Befestigung des rotativen remote sensors mit anbauwinkel bei
schubantrieben mit gussrahmen:
→
Anbauwinkel
①
mit einer oder mehreren Sechskantschrauben
⑧
, Federringen
⑩
und Scheiben
⑪
am Gussrahmen befes-
tigen (siehe „Bild 28“).
Legende:
nr. Bezeichnung
1 Anbauwinkel
8 Sechskantschraube
10 Federring
11 Scheibe
Bild 28: Anbauwinkel am Gussrahmen befestigen
Typ 8798
deutsch
