87
Montage
Contour
de clé
Six pans
Séries 27xx Séries 2300 et 2301
Mamelon
Module
actionneur

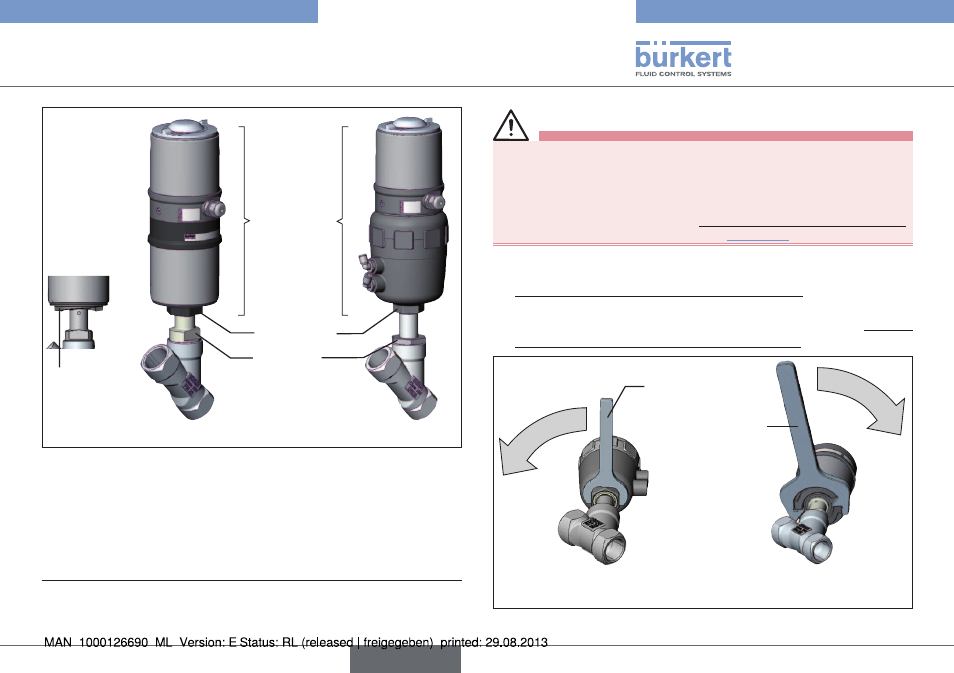

Fig. 16 : Rotation du module actionneur
→
Séries 2300 et 2301 avec contour de clé :
positionner la clé spéciale
2) exactement dans le contour de la clé
sur le dessous de l'actionneur.
→
Séries 2300, 2301 et 27xx avec six pans :
positionner une clé plate appropriée sur le six pans de l'actionneur.
2)
La clé spéciale (665702) est disponible auprès de votre filiale de
distribution Bürkert.
aVertissement !
risque de blessures dы а la sortie de fluide et à la décharge
de pression !
L'interface du corps peut se détacher si la rotation se fait dans la
mauvaise direction.
• Tournez le module actionneur uniquement dans le sens prescrit
(séries 2300 et 2301 ou 27xx, voir « Fig. 17 ») !
→
Séries 2300 et 2301 avec contour de clé :
amener le module actionneur dans la position souhaitée en
tournant dans le sens des aiguilles d'une montre (vu de dessous).
→
Séries 2300, 2301 et 27xx avec six pans :
amener le module actionneur dans la position souhaitée en tournant
dans le sens contraire des aiguilles d'une montre (vu de dessous).
Clé spéciale
Clé plate
Séries 2300 et 2301
avec contour de clé Séries 2300, 2301
et 27xx avec six pans
Fig. 17 : Tourner avec une clé spéciale / clé plate
Type 8798
français
