Montage
8.3. montage du remote sensor rotatif
type 8798
Danger !
risque de blessures dы а la présence de haute pression dans
l'installation !
• Avant de desserrer les conduites et les vannes, coupez la pres-
sion et purgez l'air des conduites.
risque de choc électrique !
• Avant d'intervenir dans l'appareil ou l'installation,
coupez la ten-
sion et empêchez toute remise sous tension par inadvertance !
• Veuillez respecter les réglementations en vigueur pour les appa-
reils électriques en matière de prévention des accidents ainsi
qu'en matière de sécurité !
aVertissement !
risque de blessures dы а un montage non conforme !
• Le montage doit être effectué uniquement par un personnel
qualifié et habilité disposant de l'outillage approprié !
risque de blessures dы а la mise en marche involontaire de
l'installation et le redémarrage non contrôlé !
• Empêchez tout actionnement involontaire de l'installation.
• Garantissez un redémarrage contrôlé après le montage.
8.3.1. montage de base
Monter le Remote Sensor rotatif comme décrit ci-dessous avant de
l’installer sur l’actionneur correspondant.
Plaque de support
Remote Sensor rotatif
Tige filetée

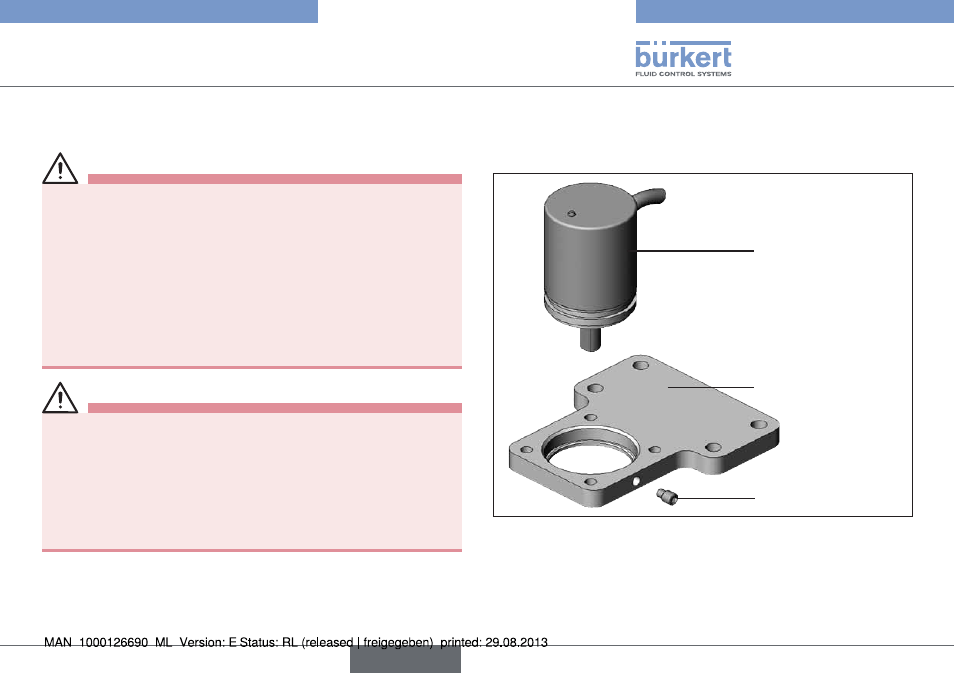

Fig. 19 : Monter le capteur sur la plaque de support
→
Placer le Remote Sensor rotatif dans l'ouverture de la plaque de
support jusqu'en butée
→
Fixer le capteur avec la tige filetée latérale.
Type 8798
