Fluidische Installation
9.4. pneumatischer anschluss
9.4.1. pneumatischer anschluss des
remote sensors bei interner
luftführung
(Typ 2103, 2300 und 2301)
gefahr!
Verletzungsgefahr durch hohen druck!
• Vor dem Lösen von Leitungen und Ventilen den Druck abschal-
ten und Leitungen entlüften.
Anschluss
Beschriftung: 1 Anschluss
„intern verschlossen,
nicht genutzt“ Anschluss
Beschriftung: 3
1

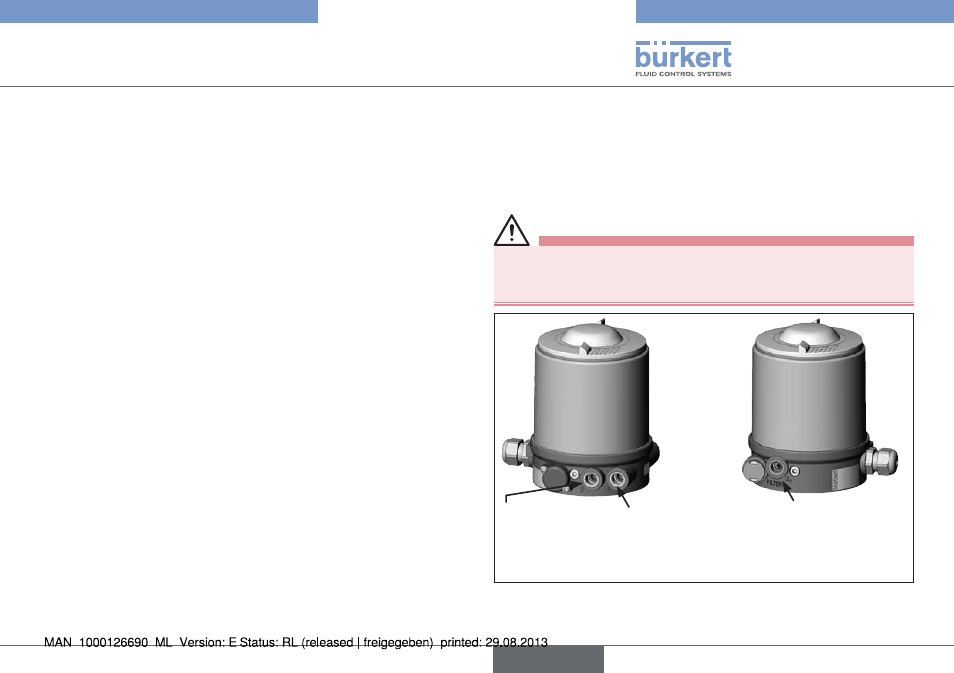

Bild 30: Pneumatischer Anschluss bei interner Luftführung
9.2. installation des prozessventils
Gewindeart und Abmessungen sind dem entsprechenden Datenblatt
zu entnehmen.
→
Das Ventil entsprechend der Bedienungsanleitung des Ventils
anschließen.
9.3. installation des stellungsreglers
Typ 8791 oder Typ 8792/8793
→
Den Stellungsregler entsprechend der Bedienungsanleitung des
Typs 8791 oder Typ 8792/8793 anschließen.
