59
Montage
8.3.3. anbau an ein stetigventil mit
schubantrieb nach namur
Die Übertragung der Ventilstellung auf die Welle des rotativen Remote
Sensors erfolgt über einen Hebel (nach NAMUR).
Abhängig vom Hubbereich wird für den Anbau ein kurzer oder langer
Hebel benötigt (siehe „Tab. 4“)
anbausatz an schubantriebe (id.-nr. 787 215):
(Kann als Zubehör von Bürkert bezogen werden).
lfd. nr. stück Benennung
1 1 NAMUR-Anbauwinkel IEC 534
2 1 Bügel
3 2 Klemmstück
4 1 Mitnehmerstift
5 1 Konusrolle
6a 1 Hebel NAMUR für Hubbereich 3 - 35 mm
6b 1 Hebel NAMUR für Hubbereich 35 - 130 mm
7 2 U-Bolzen
8 4 Sechskantschraube DIN 933 M8 x 20
9 2 Sechskantschraube DIN 933 M8 x 16
10 6 Federring DIN 127 A8
11 6 Scheibe DIN 125 B8,4
12 2 Scheibe DIN 125 B6,4
13 1 Feder VD-115E 0,70 x 11,3 x 32,7 x 3,5
14 1 Federscheibe DIN 137 A6
15 1 Sicherungsscheibe DIN 6799 - 3,2
16 3 Federring DIN 127 A6
lfd. nr. stück Benennung
17 3 Sechskantschraube DIN 933 M6 x 25
18 1 Sechskantmutter DIN 934 M6
19 1 Vierkantmutter DIN 557 M6
21 4 Sechskantmutter DIN 934 M8
22 1 Führungsscheibe 6,2 x 9,9 x 15 x 3,5
Tab. 4: Anbausatz an Schubantriebe für rotativen Remote Sensor
Vorgehensweise:
→
Grundmontage durchführen
(Beschreibung siehe Kapitel „8.3.1“).
→
Bügel
②
mit Hilfe der Klemmstücke
③
, Sechskantschrauben
⑰
und Federringe
⑯
an der Antriebsspindel montieren.
3 17
2
16
Legende:
nr. Bezeichnung
2 Bügel
3 Klemmstück
16 Federringe
17 Sechskantschraube

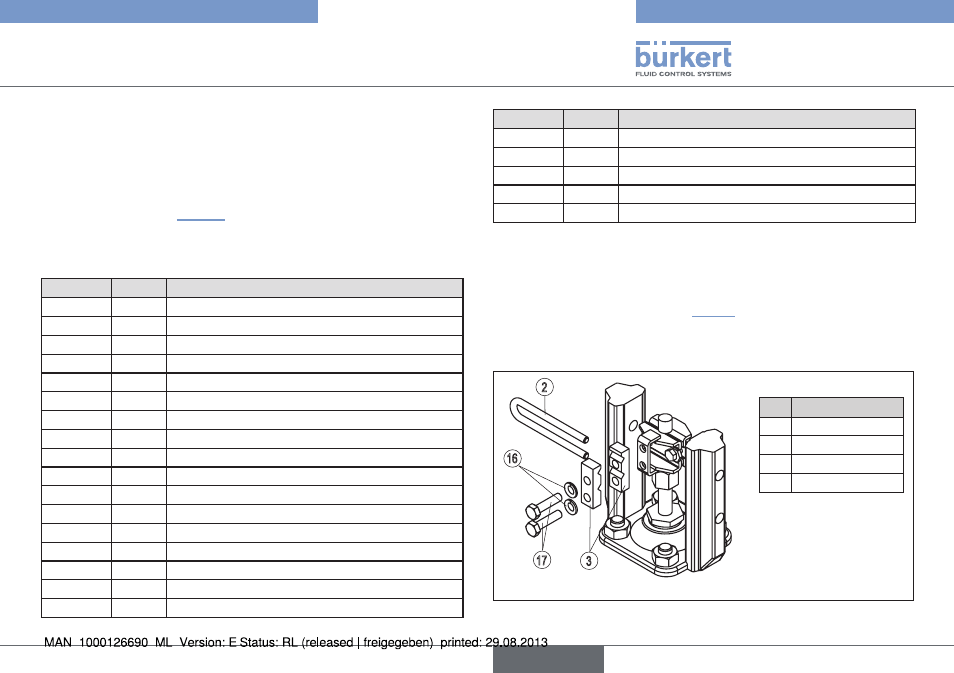

Bild 24: Bügelmontage
