53
Montage
Schlüssel-
kontur
Sechskant
Reihe 27xx Reihe 2300 und 2301
Nippel
Antriebs-
modul

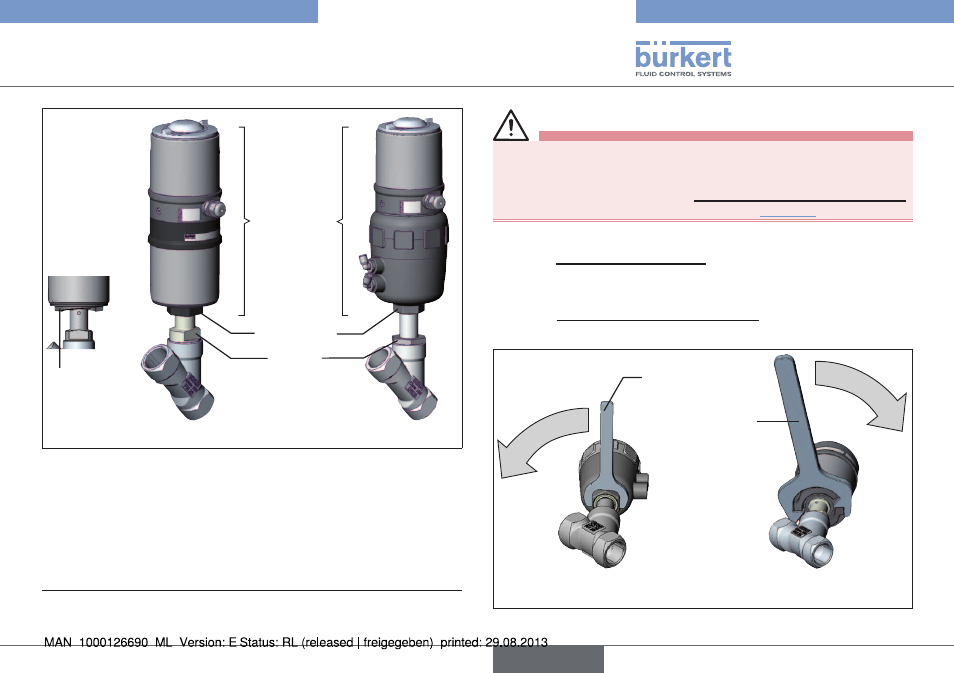

Bild 16: Drehen des Antriebsmoduls
→
Reihe 2300 und 2301 mit Schlüsselkontur:
Spezialschlüssel
2) genau in die Schlüsselkontur an der Unter-
seite des Antriebs einpassen.
→
Reihe 2300, 2301 und 27xx mit Sechskant:
Passender Gabelschlüssel am Sechskant des Antriebs ansetzen.
2)
Der Spezialschlüssel (665702) ist über Ihre Bürkert-
Vertriebsniederlassung erhältlich.
Warnung!
Verletzungsgefahr durch mediumsaustritt und druckentladung!
Bei falscher Drehrichtung kann sich die Gehäuseschnittstelle lösen.
• Drehen Sie das Antriebsmodul nur im vorgegebenen Richtungssinn
(Reihe 2300 und 2301 oder 27xx, siehe „Bild 17“).
→
Reihe 2300 und 2301 mit Schlüsselkontur:
Durch Drehen im Uhrzeigersinn (von unten gesehen) das
Antriebsmodul in die gewünschte Position bringen.
→
Reihe 2300, 2301 und 27xx mit Sechskant:
Durch Drehen gegen den Uhrzeigersinn (von unten gesehen)
das Antriebsmodul in die gewünschte Position bringen.
Spezialschlüssel
Gabelschlüssel
Reihe 2300 und 2301
mit Schlüsselkontur Reihe 2300, 2301
und 27xx mit Sechskant
Bild 17: Drehen mit Spezialschlüssel / Gabelschlüssel
Typ 8798
