51

Montage

Führungsstück

O-Ring

Spindelverlängerung

Puckhalter

Schaltspindel

Spindel (Antrieb)

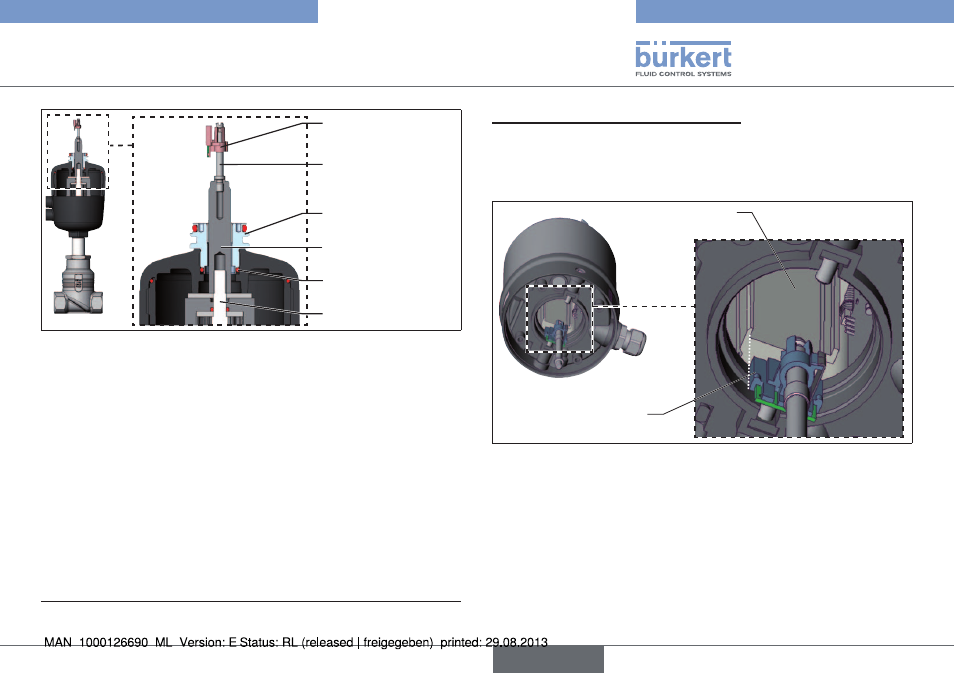

Bild 13: Montage der Schaltspindel 26xx und 27xx

Antriebsgröße 125 und größer: Vorhandene Spindelverlängerung
demontieren und durch die neue ersetzen. Dazu etwas Schrau-
bensicherungslack (Loctite 290) in die Gewindebohrung der
Spindelverlängerung einbringen.

Das Führungsstück in den Deckel des Antriebs mit einem Stirn-
lochschlüssel

1)

einschrauben (Drehmoment: 8,0 Nm).

Zur Sicherung der Schaltspindel etwas Schraubensicherungslack
(Loctite 290) auf das Gewinde der Schaltspindel aufbringen.

Die Schaltspindel auf die Spindelverlängerung schrauben. Dazu ist
an der Oberseite ein Schlitz angebracht (maximales Drehmoment:
1 Nm).

Den Puckhalter auf die Schaltspindel schieben bis er einrastet.

1)

Zapfen Ø: 3 mm; Zapfenabstand: 23,5 mm

2. linearen remote sensor montieren

Den Remote Sensor auf den Antrieb schieben. Der Puckhalter muss
dabei so ausgerichtet werden, dass er in die Führungsschiene des
Remote Sensors hineinfindet.

Führungsschiene

Puckhalter

Bild 14: Ausrichten des Puckhalters

Den Remote Sensor ganz bis zum Antrieb hinunterdrücken und
diesen durch Drehen in die gewünschte Position ausrichten.

Typ 8798

deutsch
