Montage
Formdichtung
Steuerluftanschlüsse
Achtung:
Collets dürfen nicht
montiert sein !

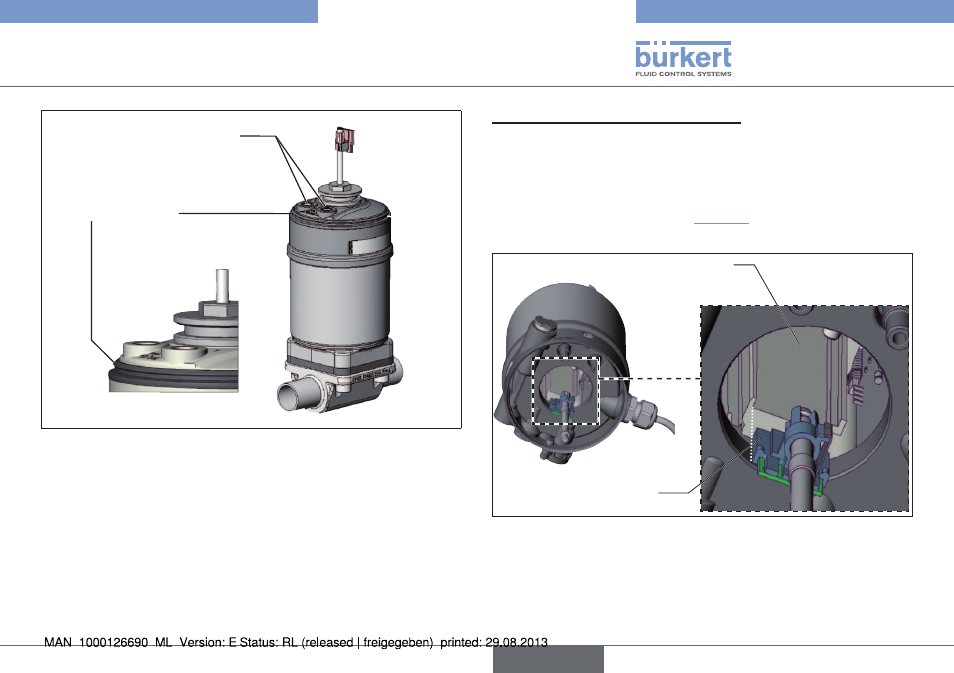

Bild 9: Montage der Dichtringe, Reihe 2103, 2300 und 2301
3. linearen remote sensor montieren
→
Den Puckhalter und den Remote Sensor so ausrichten, dass
1. der Puckhalter in die Führungsschiene des Remote Sensors
und
2. die Stutzen des Remote Sensors in die Steuerluftanschlüsse
des Antriebs (siehe auch „Bild 11“)
hineinfinden.
Führungsschiene
Puckhalter
Bild 10: Ausrichten des Puckhalters
→
Den Remote Sensor ohne Drehbewegung soweit auf den Antrieb
schieben, dass an der Formdichtung kein Spalt mehr sichtbar ist.
